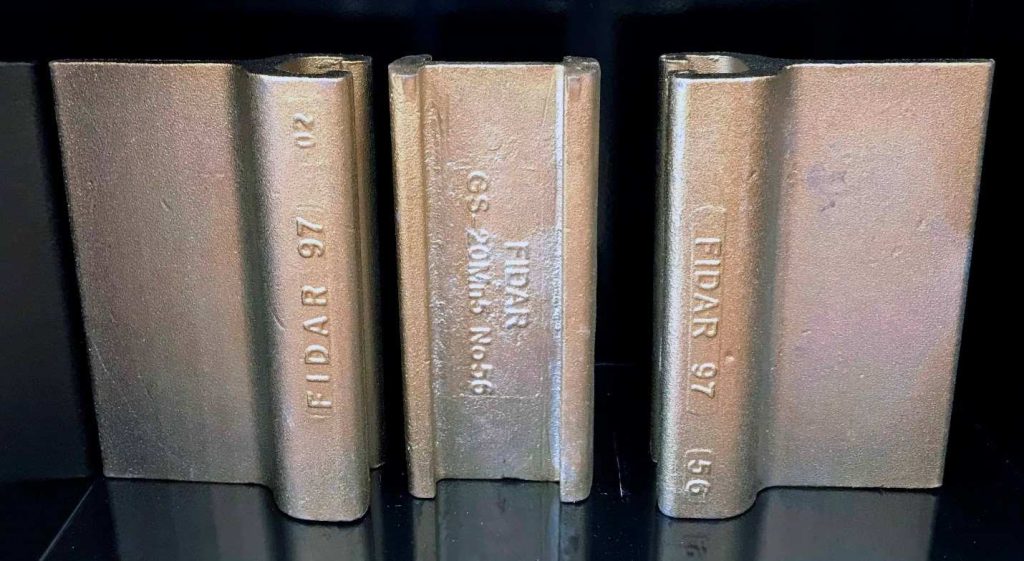

با تغییر در استاندارد‌های وزارت راه‌و‌شهرسازی، قالب‌های نیوجرسی لولایی دیگر قابل استفاده نیستند و به‌جای آن، نیوجرسی مفصلی معرفی شده‌اند. این نیوجرسی‌ها با به‌کارگیری از یک قطعه فولادی به‌نام مفصل نیوجرسی به هم متصل می‌شوند.

تولید این قطعه باید براساس استاندارد اروپایی GS20-MN5 انجام گیرد و شرکت فنی مهندسی فیدار فولاد موفق به دریافت مجوز‌های مورد نیاز از وزارت راه‌و‌شهرسازی و سازمان ایمنی راه‌ها شده است. استفاده از مفصل این امکان را فراهم می‌آورد که درصورت برخورد، خودرو‌ها به سمت دیگر جاده پرت نشوند و باوجود تصادف احتمالی، به مسیر اصلی بازگردند.

نیوجرسی مفصلی چیست

نیوجرسی، یکی از نوآوری‌های کلیدی درزمینه مهندسی عمران و ساخت‌وساز معابر است که به‌منظور افزایش ایمنی و دوام در خیابان‌ها و جاده‌ها به‌کار می‌رود. مفصل نیوجرسی عمدتا از موادی هم‌چون فولاد، بتن و پلیمر‌های پیشرفته ساخته می‌شود که دارای ویژگی‌های مکانیکی عالی و مقاوم در برابر فشار و کشش هستند.

به‌طور کلی، نیوجرسی مفصلی به‌عنوان یک اتصال بین سازه‌های گوناگون به‌کار گرفته می‌شود، به‌طوری‌که به این سازه‌ها اجازه می‌دهد در برابر نیرو‌های مختلفی مانند انقباض و تغییر شکل، انعطاف‌پذیری لازم را داشته باشند و از آسیب‌دیدگی جلوگیری کنند. از مزایای این نوع مفصل می‌توان به قابلیت پذیرش حرکات مختلفی نظیر چرخش، انقباض و انبساط اشاره کرد.

‌در عمل، این مفصل در پروژه‌های ساخت‌و‌ساز شهری و جاده‌ای برای ایجاد اتصالات مستحکم و ایمن بین اجزای متفاوت استفاده می‌شود. این اتصالات نه‌تنها ایمنی بیشتری برای عابران و وسایل نقلیه فراهم کرده، بلکه به بهینه‌سازی توزیع فشار‌های ناشی از تردد خودرو‌ها کمک کرده و در نتیجه از خستگی و خرابی زودرس سازه‌ها جلوگیری می‌کنند.

اجزای سازنده قالب نیوجرسی مفصلی

قالب نیوجرسی مفصلی به‌دلیل طراحی خاص و اجزای متنوع خود، در پروژه‌های ساختمانی و عمرانی کاربرد گسترده‌ای دارد. در ادامه، به‌بررسی اجزای اصلی این قالب می‌پردازیم.

• بدنه قالب نیوجرسی: معمولاً از بتن تقویت‌شده ساخته می‌شود که نقش مهمی در استحکام و مقاومت آن دارد. این بدنه به‌صورت یکپارچه طراحی شده و می‌تواند فشار و ضربه‌های وارده را به خوبی تحمل کند.
• درپوش قالب نیوجرسی: علاوه بر حفاظت از اجزای داخلی، به تقویت ساختار کمک می‌کند. این درپوش با ویژگی‌های خاصی تولید می‌شود تا در برابر شرایط جوی و آسیب‌های احتمالی مقاوم باشد.
• شاسی قالب نیوجرسی: به استحکام و پایداری آن کمک کرده و همچنین حمل‌ونقل و نصب آسان را فراهم می‌آورد. این شاسی به‌عنوان چارچوب اصلی قالب عمل می‌کند.
• جک دو پیچ: به‌عنوان سیستم تنظیم و تراز کننده عمل کرده و به کاربر این امکان را می‌دهد که ارتفاع و زاویه قالب را به‌راحتی تنظیم کند. این ویژگی به ویژه در پروژه‌های با دقت بالا اهمیت دارد.
• اتصالات مفصلی: این اتصالات امکان پیوستگی و انطباق اجزا را فراهم می‌کنند و به‌صورت دقیق طراحی شده‌اند تا از ایجاد تنش‌های اضافی جلوگیری کنند.
• بولت و میان بولت: این عناصر اتصال‌دهنده، پیوندی محکم و مطمئن بین اجزا ایجاد کرده و باعث می‌شوند تا تمامی اجزا به‌طور مؤثر و با استحکام بیشتری به یکدیگر متصل شوند.
• مهره‌ها: به‌عنوان مکمل‌های بولت‌ها، وظیفه تثبیت و نگهداری اتصالات را برعهده دارند و به حفظ استحکام کلی ساختار کمک می‌کنند.
• قید اندازه نگهدار: به حفظ ابعاد و شکل قالب در طول فرآیند ساخت کمک می‌کند تا از انحراف و تغییر شکل اجزا جلوگیری کند.

اجزای سازنده قالب نیوجرسی مفصلی به‌طور دقیق و با توجه به نیازهای ساختاری طراحی و ساخته می‌شوند. این اجزا در کنار یکدیگر عملکرد مطلوبی را در شرایط مختلف فراهم می‌آورند و به ایمنی و کارایی پروژه‌های عمرانی کمک می‌کنند.

کاربرد‌های نیوجرسی مفصلی

یکی از مهم‌ترین استفاده نیوجرسی مفصلی در پل‌ها و تقاطع‌های جاده‌ای است. انواع مختلف مفاصل نیوجرسی به‌عنوان اتصالات اصلی بین اجزای پل، امکان حرکت و انعطاف مورد نیاز را فراهم می‌آورند. با ‌توجه ‌به تاثیرات دما و تردد وسایل نقلیه روی پل‌ها، مفصل‌های نیوجرسی به‌عنوان عنصری حیاتی در تامین پایداری و ایمنی این سازه‌ها شناخته می‌شود.

‌علاوه‌بر این، نیوجرسی مفصل دار در پروژه‌های شهری نیز نقش مهمی ایفا می‌کند. این نوع مفصل معمولا در نقاط اتصال لوله‌های زیرزمینی، گذرگاه‌ها، و ساختار‌های پیچیده سایر سازه‌ها به‌کار می‌رود. در فرآیند‌های زیرزمینی مانند لوله‌کشی و سیم‌کشی، وجود اتصالات با انعطاف کافی جهت جلوگیری از آسیب به سازه‌ها ضروری است. بنابراین، مفصل نیوجرسی به‌عنوان گزینه‌ای مناسب برای اینگونه کاربرد‌ها مطرح می‌شود.

علاوه‌بر موارد فوق، انواع مفصل در ساختمان‌ها، پلتفرم‌های مقاوم در برابر زلزله و انتقال انرژی نیز کاربرد دارند. به‌طور ‌کلی، این ابزار‌های حیاتی در صنعت ساختمان‌سازی، بهبود ایمنی، افزایش عمر مفید و بهینه‌سازی کارایی سازه‌ها را تضمین کرده و در برابر تنش‌های محیطی مقاومت می‌کنند.

مزایای استفاده از نیوجرسی مفصلی

استفاده از مفصل نیوجرسی در پروژه‌های عمرانی و جاده‌ای به‌عنوان یکی از فناوری‌های نوین، به مزایای متعددی منجر می‌شود که در نتیجه آن، ایمنی، استحکام و دوام سازه‌ها بهبود می‌یابد.

یکی از کلیدی‌ترین ویژگی‌های نیوجرسی مفصلی ، انعطاف‌پذیری بسیار بالای آن است. این مفصل‌ها توانایی جابه‌جایی در برابر نیرو‌های مختلفی چون نوسانات دما، ترافیک و بار وسایل نقلیه را دارند. این خصوصیت باعث می‌شود که سازه‌ها در برابر شرایط گوناگون مانند زلزله، تغییر شکل و نوسانات جوی، ایمن و پایدار بمانند.

‌علاوه‌بر این، مفصل‌های نیوجرسی به‌واسطه ساختار محکم و مقاوم خود، عمر مفید سازه‌ها را افزایش می‌دهند. این اتصالات با قابلیت تحمل فشار‌های شدید و عدم خستگی، موجب می‌شوند که سازه‌ها برای سال‌های طولانی بدون نیاز به تعمیرات مکرر به فعالیت خود ادامه دهند.

همچنین، استفاده از مفصل هزینه‌های مربوط به نگهداری و تعمیرات را کاهش می‌دهد. زیرا سازه‌هایی که از این نوع اتصالات بهره می‌برند، به تعمیرات دوره‌ای کم‌تری نیاز دارند و در برابر خرابی‌های زودرس نیز مقاوم‌تر هستند.
‌در مجموع، مفصل نیوجرسی با فراهم آوردن اتصالات ایمن، انعطاف‌پذیر و مقاوم، به بهبود کیفیت و عملکرد پروژه‌های عمرانی و جاده‌ای کمک می‌کند. همچنین این نوع مفصل به مهندسان و طراحان اجازه می‌دهد تا سازه‌هایی با عمر طولانی‌تر و هزینه‌های نگهداری پایین‌تر ایجاد کنند.

انواع قالب نیوجرسی مفصلی

قالب نیوجرسی مفصلی یکی از پرکاربردترین حفاظ‌های پیش‌ساخته بتنی است که در انواع مختلف طراحی و تولید می‌شود که ما در این مقاله به 2 مدل آن اشاره کرده و توضیحات اجمالی می‌دهیم.

نیوجرسی مفصلی 4 متری

ساختار نیوجرسی مفصلی 4 متری به آنها اجازه می‌دهد تا در حین حفظ ثبات، انعطاف‌پذیری لازم را برای انطباق با تغییرات محیطی و جغرافیایی داشته باشند. این مدل به‌خصوص در پروژه‌های عمرانی و بهبود زیرساخت‌های شهری بسیار کاربردی هستند.

• طول: 4 متر
• ارتفاع: 1 متر
• عرض تاج: 20 سانتی‌متر
• عرض پاشنه: 70 سانتی‌متر
• وزن مانع: 3400 کیلوگرم

نیوجرسی مفصلی 6 متری

نیوجرسی مفصلی 6 متری با طراحی خاص خود، به گونه‌ای ساخته شده که قابلیت جداسازی مسیرها را در پروژه‌های عمرانی و راه‌سازی فراهم می‌آورد. ارتفاع و طول مناسب باعث شده تا سطح ایمنی بالایی برای رانندگان و عابران فراهم و به‌طور مؤثری از تصادفات جلوگیری کند.

• طول: 6 متر
• ارتفاع: 1 متر
• عرض تاج: 20 سانتی‌متر
• عرض پاشنه: 70 سانتی‌متر
• وزن مانع: 4700 کیلوگرم

این مشخصات برای نیوجرسی‌های مفصلی 4 و 6 متری مطابق با آیین‌نامه‌های مربوطه تعیین شده است. همچنین، این قالب‌های بتنی براساس نقشه‌های ارائه‌شده توسط وزارت راه و شهرسازی و مطابق با مشخصات فنی مورد تأیید این اداره توسط کارخانه‌های تولیدکننده موانع بتنی ساخته می‌شوند.

وزن نیوجرسی مفصلی

نیوجرسی مفصلی به‌عنوان اتصالات کلیدی و ضروری در ساخت‌و‌ساز‌های جاده‌ای و شهری، در طراحی و اجرای سازه‌هایی که تحت‌فشار و بار قرار دارند، ضرورت ویژه‌ای دارد. به همین دلیل، وزن این مفصل‌ها از اهمیت خاصی برخوردار است و باید به‌دقت مورد ‌توجه قرار گیرد.

‌یکی از ویژگی‌های بارز مفصل نیوجرسی، وزن نسبتا سبک آن بوده و با وجود اینکه این اتصالات از موادی نظیر فولاد، بتن و پلیمر‌های پیشرفته ساخته می‌شوند، وزن آن‌ها به‌مراتب کمتر از مفاصل قدیمی است. این ویژگی باعث می‌شود که در پروژه‌هایی که نیاز به حمل و نصب مفصل دارند، فرآیند بارگیری و جابه‌جایی آسان‌تر باشد و احتمال بروز مشکلات در مراحل نصب به حداقل برسد.

مفصل‌های نیوجرسی به‌عنوان پیوند‌های اساسی بین اجزای مختلف سازه عمل کرده و با کاهش وزن خود، فشار و تنش‌ها را کاهش می‌دهند. این موضوع نه‌تنها موجب تقویت و استحکام بیشتر سازه می‌شود، بلکه به افزایش عمر مفید آن‌ها نیز کمک می‌کند.

‌همچنین، کاهش وزن مفصل در مصرف مواد و هزینه‌های تولید صرفه‌جویی به‌همراه دارد. با کم‌شدن نیاز به مواد اولیه، هزینه‌های تولید و نصب سازه‌ها نیز کاهش می‌یابد که این امر به کاهش هزینه‌های کلی پروژه منجر می‌شود.

‌در ‌نهایت، وزن سبک مفصل نیوجرسی یکی از مزایای کلیدی این فناوری به‌شمار می‌آید که باعث می‌شود این نوع اتصالات در پروژه‌های ساختمانی که به کاهش وزن و استحکام اهمیت می‌دهند، در اولویت قرار گیرند.

ساخت و اجرای نیوجرسی مفصل‌دار

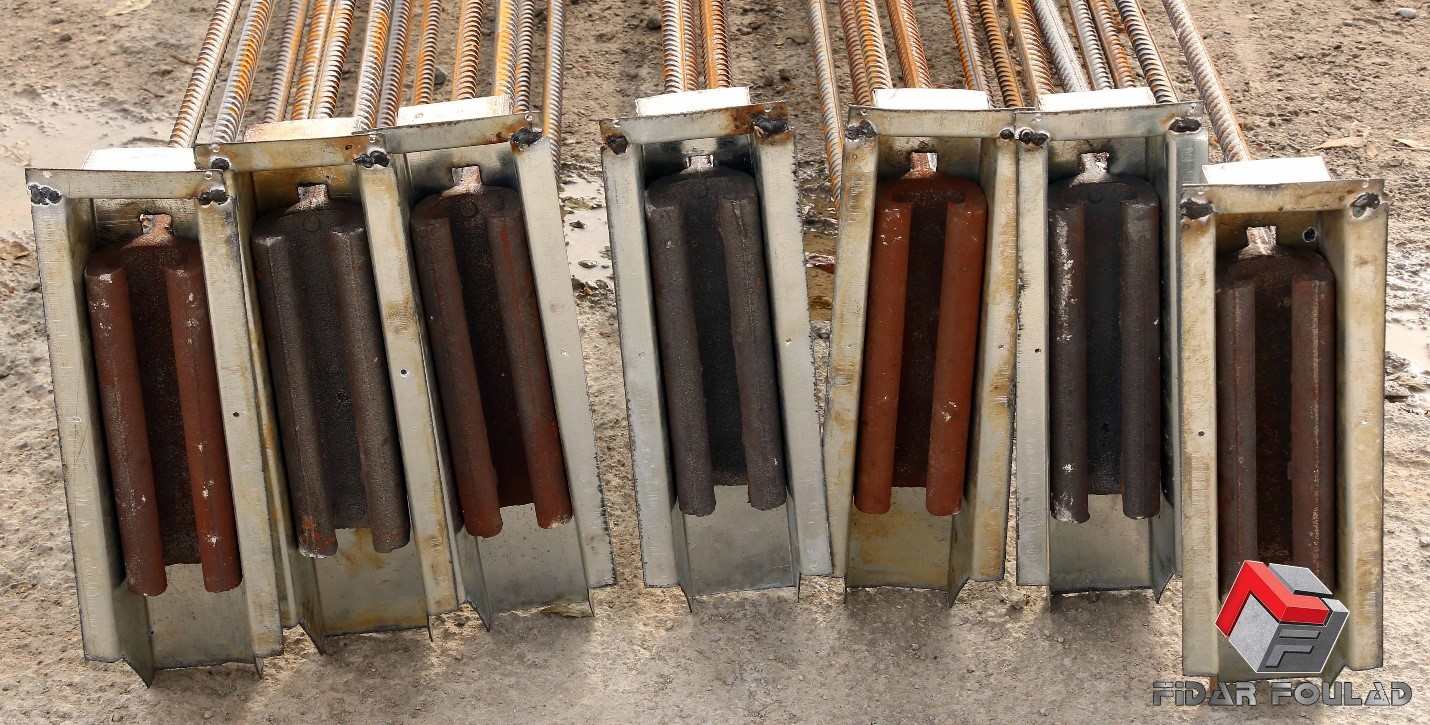

حفاظ‌های بتنی نیوجرسی مفصلی توسط شرکت‌های تولیدکننده طبق نقشه‌ها و استانداردهای مشخص ساخته می‌شوند. این قالب‌ها به‌صورت مفصل‌های 2 تکه و 3 تکه با استفاده از آلیاژهای خاص تولید و قطعات آن‌ها به صورت نر و ماده به هم متصل می‌شوند. به‌طور کلی، ساخت قالب نیوجرسی به 4 روش زیر انجام می‌شود.

• ایستاده
• برگردان
• اتوماتیک
• درجا

ساخت قالب نیوجرسی مفصل‌دار با سیستم برگردان چرخشی در مقایسه با قالب‌های لولایی و برگردان ثابت به هزینه‌های بیشتری نیاز دارد. اما این قالب‌ها پس از مونتاژ در کارخانه به واحد تولید برای بتن‌ریزی ارسال می‌شوند. دهانه بازتر این نوع قالب‌ها باعث می‌شود که بتن‌ریزی راحت‌تر انجام شود. همچنین، این ویژگی به کاهش حباب‌های هوا در بتن کمک کرده و سرعت بتن‌ریزی را نسبت به سایر مدل‌ها افزایش می‌دهد.

جمع‌بندی

نیوجرسی مفصلی به‌عنوان یک عنصر اساسی در پروژه‌های عمرانی و جاده‌ای، نقش بسیار مهمی در تأمین ایمنی و استحکام سازه‌ها ایفا می‌کند. این فناوری نوین به‌دلیل ویژگی‌های خاص خود، به‌طور قابل توجهی می‌تواند به کاهش هزینه‌های نگهداری و بهینه‌سازی عملکرد سازه‌ها کمک کند. با استفاده از نیوجرسی‌های مفصلی، عمر مفید پروژه‌ها به‌طرز محسوسی افزایش می‌یابد و این امر می‌تواند تأثیر مستقیم بر بهبود کیفیت ساخت و ساز داشته باشد.

اگر شما نیز به‌دنبال ارتقاء کیفیت و عملکرد پروژه‌های عمرانی خود هستید، با ما تماس بگیرید. تیم ما با ارائه مشاوره رایگان، آماده است تا شما را در انتخاب بهترین گزینه‌ها و راه‌کارها یاری و به‌شما در دستیابی به اهداف پروژه‌هایتان کمک کند.

سوالات متداول

کاربرد مفصل چیست؟

مفصل‌ها به‌منظور اتصال نیوجرسی‌ها طراحی شده‌اند و به‌عنوان یک رابط عمل می‌کنند. این ویژگی به سازه‌ها این امکان را می‌دهد که در برابر نیرو‌های مختلفی چون انقباض و تغییر فرم، انعطاف‌پذیری لازم را داشته باشد و از بروز خرابی و آسیب جلوگیری کند.

تولید نیوجرسی مفصلی بر چه اساس و استانداردهایی انجام می‌شود؟

تولید نیوجرسی مفصلی باید براساس استاندارد اروپایی GS20-MN5 انجام گیرد. این استانداردها به‌منظور تضمین کیفیت و ایمنی نیوجرسی‌ها تعیین شده‌اند. شرکت فنی مهندسی فیدار فولاد نیز مجوزهای لازم را از وزارت راه و شهرسازی و سازمان ایمنی راه‌ها دریافت کرده است.

چه مزایایی در استفاده از نیوجرسی مفصلی وجود دارد؟

نیوجرسی مفصلی به‌دلیل انعطاف‌پذیری بالا، قابلیت تحمل فشارهای شدید و عمر مفید سازه‌ها را افزایش می‌دهد. همچنین، این نوع مفصل‌ها هزینه‌های نگهداری را کاهش و از خرابی‌های زودرس جلوگیری می‌کنند.
