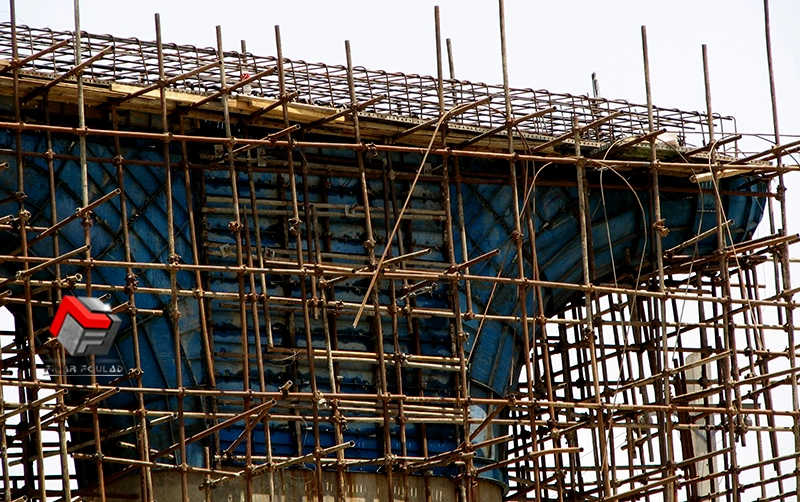

چرا قالب بندی پل بتنی مهم است؟
میتوان گفت که قالببندی، «چارچوب و شکلدهنده اصلی» بتن تازه است و هرگونه بیدقتی در آن میتواند تمام عملکرد سازه را تحت تأثیر قرار دهد. دلایل اهمیت قالب بندی پل را در ادامه برای شما شرح خواهیم داد.
پلها بهطور معمول با کنترلهای بسیار دقیق طراحی میشوند و کوچکترین انحراف در ابعاد، شیب، راستای عرشه یا موقعیت میلگردها، میتواند باعث کاهش مقاومت، ایجاد تنشهای غیرمجاز یا مشکلات بهرهبرداری در آینده شود. قالببندی درست، اجرای دقیق بتن را مطابق نقشه و استاندارد تضمیت میکند.
ایمنی و جلوگیری از آسیب در زمان اجرا
دومین دلیل، ایمنی و جلوگیری از آسیب در زمان اجرا است. قالبها باید وزن بتن تازه، فشار هیدرواستاتیک و ضربات ناشی از ویبره را تحمل کنند. اگر طراحی یا اجرای قالب درست نباشد، احتمال نشت بتن، واژگونی قالب، ایجاد ترک یا آسیب به نیروی انسانی وجود دارد که هزینههای سنگین و خطرات جانی در پی خواهد داشت.
کیفیت سطح و دوام قالب بندی پل
قالب بندی پل مناسب باعث ایجاد سطحی صاف، بدون ناهمواری، بدون حفره و با چسبندگی بهتر بین بتن و آرماتورها میشود. این موضوع بهطور مستقیم در افزایش عمر مفید پل، کاهش نفوذپذیری و مقاومت در برابر عوامل محیطی مانند رطوبت و تغییرات دما تأثیرگذار است.
در نهایت، قالببندی درست باعث افزایش سرعت اجرا و کاهش هزینهها نیز میشود. قالبهای مدولار، دقیق و قابل استفاده مجدد، زمان اجرای پروژه را کاهش داده، نیاز به بازکاری را کم کرده و مصرف مصالح و نیروی کار را بهینه میکنند.
اجزای پل بتنی
برای درک بهتر فرآیند قالب بندی پل ، لازم است ابتدا با اجزای تشکیلدهنده آن آشنا شویم، زیرا هر بخش ویژگیها و نیازهای قالببندی خاص خود را دارد.
عرشه پل چیست (Deck)
عرشه پل مهمترین و در عینحال حساسترین قسمت سازه است، زیرا مسیر عبور وسایل نقلیه و عابران را تشکیل داده و بیشترین مقدار بار زنده و مرده بر روی آن وارد میشود. به همین دلیل قالببندی عرشه نیازمند دقت بسیار بالا، کنترل تراز، طراحی دقیق اتصالات و مقاومت مناسب در برابر فشار بتن تازه است.
تیرها و کولهها (Girders / Beams)
در پلهایی که از سیستم تیر و عرشه استفاده میکنند، تیرها وظیفه منتقل کردن بار عرشه به پایهها را دارند. قالببندی این بخش معمولاً بهصورت قالبهای طولی، تیرهای پیشساخته یا قالبهای سفارشی اجرا میشود.
پایهها (Piers)
پایهها ستونهایی هستند که عرشه و تیرها روی آنها قرار میگیرند و وظیفه انتقال نیرو به فونداسیون را بر عهده دارند. قالببندی پایهها بسته به ارتفاع و شکل هندسی میتواند ساده، پیچیده یا نیازمند سیستمهای قالببندی لغزنده باشد.
فونداسیون (Foundation)
مهمترین بخش زیرزمینی پل است که تمام نیروهای منتقل شده از عرشه و پایهها را به زمین منتقل میکند. قالببندی این قسمت در پروژههای مختلف بسته به نوع خاک، عمق، و روش اجرای فونداسیون متفاوت است.
عبورگاه و قالب بندی بتن
عبورگاهها، بالهها، دیوارهای جانبی، نردهها و درز انقطاع نیز جزئی از سازه محسوب میشوند که هرکدام قالببندی مخصوص به خود را میطلبند.
انواع پل بتنی
پلها بهدلیل تنوع در کاربرد، هندسه و روش انتقال نیرو، به انواع مختلفی دستهبندی میشوند و هر نوع، قالببندی مخصوص به خود را میطلبد. شناخت این تفاوتها باعث میشود انتخاب روش قالب بندی پل بادقت بیشتری انجام شده و اجرای پروژه با کیفیت بالاتری صورت پذیرد.
پلهای مستقیم
پلهای مستقیم سادهترین و رایجترین نوع پلها محسوب میشوند. در این پلها مسیر عبور کاملاً صاف است و تغییرات هندسی خاصی وجود ندارد، به همین دلیل قالببندی آن نسبتاً آسانتر بوده و معمولاً با قالبهای مدولار صفحهای، قالب دال و قالب تیر اجرا میشود.
- کاربرد: پلهای روگذر، پلهای بینشهری و پلهای عادی بزرگراهها.
- نیازهای قالببندی: قالبهای تخت، قالب تیر، و داربست زیرعرشه با کنترل دقیق تراز.
قالب بندی پل های منحنی
در پلهایی که عرشه آنها دارای انحنای افقی یا عمودی است، قالببندی پیچیدهتر میشود زیرا قالبها باید دقیقاً مطابق شعاع انحنا طراحی و اجرا شوند. در این حالت معمولاً قالبها به صورت سفارشی ساخته شده و نیاز به مهارت بیشتری در مونتاژ و تنظیم دارند.
- کاربرد: پلهای شهری، پلهایی که مسیر جاده با محیط هماهنگ میشود.
- نیازهای قالببندی: قالبهای منحنی، قالبهای قابل تنظیم، داربستهای منعطف و کنترل دقیق اتصالها.
پلهای قوسی
پلهای قوسی از پیچیدهترین انواع پلها محسوب میشوند زیرا نیروهای وارده بهطور کامل به وسیله قوس انتقال یافته و قالببندی باید با دقت بسیار بالا اجرا گردد. این پلها نیازمند داربستهای سنگین و قالبهایی با مقاومت و صلبیت بالا هستند.
- کاربرد: پلهای تاریخی، پلهای با دهانه بلند در مناطق کوهستانی.
- نیازهای قالببندی: قالبهای منحنی مقاوم، داربستهای چندلایه، کنترل کامل فرم قوس.
قالب بندی پل های معلق و کابلی
در این نوع پلها دهانهها بسیار بلند بوده و انتقال نیرو به کمک کابلها انجام میشود. قالببندی این پلها بسیار تخصصی است و معمولاً با قالبهای کشویی یا سگمنتبندی اجرا شده که بدون نیاز به داربست زیرین و در مراحل مختلف به جلو حرکت میکنند.
- کاربرد: پلهای معلق بزرگ در جهان و برخی پلهای کابلی مدرن.
- نیازهای قالببندی: قالبهای لغزنده، قالبهای سنگین مرحلهای، تجهیزات کنترل کشش کابلها.
پلهای خرپایی
در پلهای خرپایی مجموعهای از اعضا با اشکال مثلثی بهکار میرود که نیازمند قالبهایی با اشکال متعدد و اتصال دقیق است. این نوع بیشتر در پلهای فلزی دیده میشود، ولی در برخی پروژههای بتنی نیز کاربرد دارد.
- کاربرد: پلهای راهآهن و پلهای نیازمند سختی بالا.
- نیازهای قالببندی: قالبهای چندوجهی، قالب اعضای مورب، قالبهای اتصالدار.
مراحل ساخت پل های بتنی
فرآیند قالب بندی پل شامل مجموعهای از مراحل فنی و مرحلهبهمرحله است که رعایت آنها باعث افزایش مقاومت، دوام و ایمنی پل میشود. در ادامه، مراحل اصلی این فرآیند را برای شما توضیح میدهیم.
زیرسازی قالب بندی پل
پیش از نصب هرگونه قالب، باید بستر کار بهطور کامل آماده شود. این مرحله شامل مواردی مانند،هموارسازی زمین یا سطح اجرای کار، کنترل تراز و شیب و نصب پایدارکنندهها تمامی این مراحل برای جلوگیری از نشست و ایجاد سطحی مطمئن برای نصب داربست و قالبها صورت میگیرند.
نصب داربست و سازههای نگهدارنده
داربستها نقش ستون فقرات قالب بندی پل را دارند. در عرشههای پل داربستهای مدولار، داربستهای سنگین یا سازههای موقت فلزی برای تحمل وزن قالب و بار بتن تازه استفاده میشوند. این مرحله باید بادقت بالا انجام شود، زیرا کوچکترین خطا باعث تغییر تراز عرشه خواهد شد.
نصب قالبها روی داربست
پساز پایدارشدن داربستها، قالبها در محل خود قرار میگیرند. نصب قالبها شامل، قرارگیری دقیق پانلها براساس نقشه، محکم کردن قالبها با گیره، بست و مهاربند و کنترل فواصل برای رسیدن به ضخامت طراحی شدهاند. در پلهایی با انحنا یا هندسه خاص، قالبها باید دقیقتر تنظیم و کنترل شوند.
نصب میلگرد و شبکههای آرماتور در قالب بندی پل
پس از تثبیت قالب، آرماتورها براساس نقشه اجرا میشوند. این مرحله شامل، برش و شکلدهی میلگردها، نصب فاصلهگذارها (اسپیسر) و کنترل کاور بتن هستند. دقت در اجرای این مرحله نقش مهمی در مقاومت نهایی پل دارد.
بتنریزی و ویبره
پساز تکمیل قالب بندی پل و آرماتوربندی، بتنریزی صورت میگیرد. در پلها معمولاً، بتن پمپی، بتن خودتراکمی یا بتن با عملکرد بالا استفاده میشود. بتن باید بهطور یکنواخت ریخته و با ویبره مناسب تراکم پیدا کند تا از ایجاد حفره و کرموشدگی جلوگیری شود.
باز کردن قالبها
پساز رسیدن بتن به مقاومت اولیه، قالبها با رعایت اصول ایمنی باز میشوند. این کار باید مرحلهای و کنترلشده انجام شود تا وزن ناگهانی روی هیچ بخش از سازه وارد نشود.
کنترل نهایی و کیفیت قالب بندی پل
در پایان، تراز سطح عرشه، عدم وجود موج، ترک یا پوکی و ابعاد نهایی بررسی میشوند تا مطمئن شویم عرشه مطابق نقشه اجرا شده است.
حیاتیترین مشکلات مهندسان در فرآیند قالب بندی پل بتنی
کنترل ابعاد و تلرانس در قالب بندی پل
کنترل دقیق ابعاد قالبها اهمیت بالایی دارد زیرا کوچکترین اختلاف در اندازهگیری میتواند به ایجاد ترک و نقص در سازه بیانجامد، ولی اجرای کنترل کیفیت در هر مرحله و بهرهگیری از ابزارهای اندازهگیری دقیق مانع بروز این خطاها خواهد شد.
مشکلات مربوط به ایمنی و بارگذاری
اگر قالب بندی پل طراحی درست نداشته باشد یا مهاربندی کافی انجام نشود، وزن بتن میتواند باعث جابهجایی یا شکست قالب شود و با طراحی صحیح، استفاده از مهاربندهای استاندارد و کنترل روند بتنریزی میتوان این خطرات را بهطور کامل کاهش داد.
نشت بتن در مراحل قالب بندی پل
نشت بتن یکی از مشکلات رایج در قالب بندی پل است که باعث افت کیفیت سطح و کاهش مقاومت میشود، اما با بررسی سلامت قالب، تنظیم دقیق اتصالها و آببندی محلهای اتصال میتوان سطحی سالم و بدون نقص به دست آورد.
نصب، حمل و برداشت قالبها
بهدلیل وزن و اندازه بزرگ قالبها، حمل و نصب آنها گاهی خطر و هزینه اضافی ایجاد میکند، ولی طراحی قالبها بهصورت مدولار و استفاده از تجهیزات مخصوص این مراحل را ایمنتر و سریعتر خواهد کرد.
تاثیر شرایط محیطی در قالب بندی پل
شرایطی مانند دما، رطوبت و خورندگی ممکن است روند اجرای قالب و بتنریزی را مختل کند، ولی با انتخاب بتن و مواد مناسب و کنترل محیط اجرا میتوان از آسیب و کاهش کیفیت جلوگیری کرد.
عدم هماهنگی بین طراحی و اجرا
در بسیاری از پروژهها طراحی درست وجود دارد اما اجرا بهگونهای انجام نمیشود که نتیجه مطلوب حاصل شود، و همین موضوع باعث ایجاد خطا و دوبارهکاری میشود، به همین دلیل حضور ناظر متخصص، آموزش نیروها و کنترل مستمر اجرا شرط اصلی جلوگیری از این مشکل است.
جمعبندی
قالب بندی پل نقشی حیاتی در کیفیت، ایمنی و دوام سازه دارد و هرگونه بیدقتی در این مرحله میتواند مشکلات جدی ایجاد کند. با انتخاب روش مناسب، کنترل دقیق اجرا و بهرهگیری از تجهیزات استاندارد، میتوان تضمین کرد که پل ساختهشده عملکرد مطلوب و طول عمر بالایی داشته باشد. درصورت نیاز به راهنمایی تخصصی، میتوانید از مشاوره مهندسان و کارشناسان فیدار فولاد بهرهمند شوید و همچنین انواع قالبها و تجهیزات موردنیاز پروژههای پلسازی را با کیفیت و استانداردهای لازم تهیه کنید.
