همه چیز درباره انواع قالب بندی

از آنجا که فرآیند قالب بندی بتن باید بادقت و براساس استانداردهای به‌روز انجام شود، انتخاب نوع قالب مناسب از جمله مواردی بوده که باید با احتیاط و دقت نظر انجام گیرد. انواع مختلف قالب‌ها شامل قالب‌های چوبی، فلزی و پلاستیکی هستند که هریک با ویژگی‌ها و کاربردهای خاص خود به‌کار می‌روند. به‌علاوه، مراحل اجرایی این فرآیند شامل طراحی، تولید، نصب و در نهایت برداشت قالب‌ها پس از سخت شدن بتن بوده که هر کدام نیازمند رعایت نکات فنی و ایمنی خاص خود است.

قالب‌بندی در پروژه‌های بزرگ و پیچیده ساخت‌وساز نقش بسیار مهمی دارد. این فرآیند به‌ویژه در پروژه‌هایی که با چالش‌های فنی و طراحی پیچیده روبه‌رو هستند، اهمیت خود را به وضوح نشان می‌دهد. با استفاده از روش‌های استاندارد و مؤثر در قالب‌بندی، مهندسان و پیمانکاران قادر خواهند بود که به شکل بهینه‌تری پروژه‌ها را هدایت کنند و به این ترتیب، زمان و هزینه‌های اضافی را کاهش دهند.

از جمله این چالش‌ها می‌توان به نیاز دقت در طراحی، هزینه‌های بالای اولیه و زمان‌بر بودن برخی از مراحل اشاره کرد. درنهایت، با توجه به تمامی این ابعاد، قالب‌بندی به‌عنوان یک تخصص حیاتی در صنعت عمرانی به‌شمار می‌آید که نقش آن در تضمین کیفیت و کارایی سازه‌ها غیرقابل انکار است.

انواع قالب بتن‌ریزی مناسب برای قالب بندی سازه

انتخاب صحیح قالب تأثیر مستقیم بر کیفیت و دوام سازه نهایی دارد. قالب‌ها به‌عنوان ابزارهای اصلی در شکل‌دهی بتن، می‌توانند به‌طور مستقیم بر فرآیند اجرا و همچنین هزینه‌های پروژه تأثیر بگذارند. بنابراین، توجه به جزئیات در انتخاب نوع قالب، به ویژه با توجه به ویژگی‌های فنی هر پروژه، امری ضروری است.

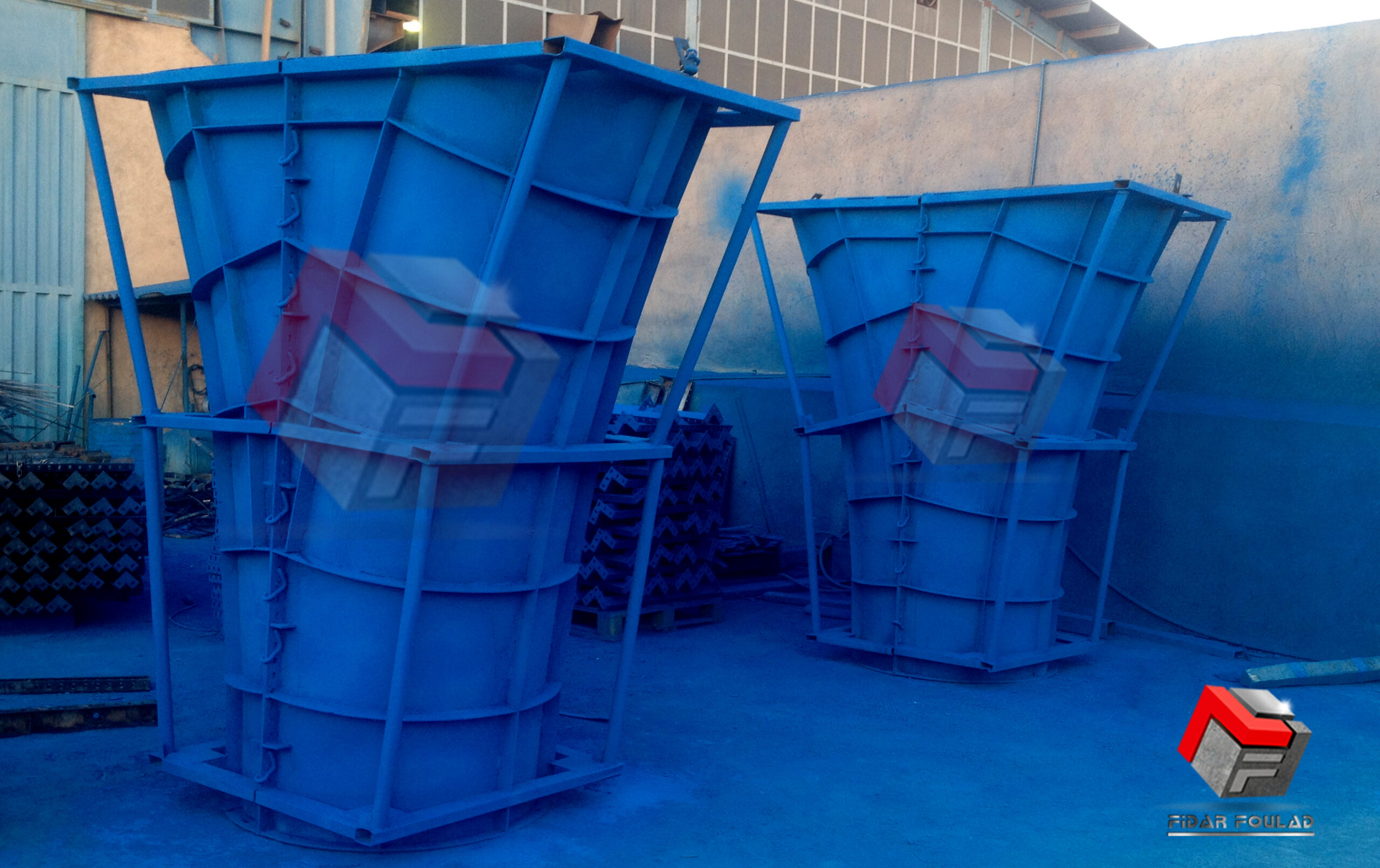

قالب بندی فلزی

قالب بندی فلزی، که به‌عنوان “Metal Formwork” شناخته می‌شود، شامل استفاده از قالب‌های فلزی برای نگهداری و شکل‌دهی بتن تازه است. این قالب‌ها معمولاً از فولاد یا آلومینیوم ساخته می‌شوند و به‌دلیل دقت و استحکام بالا، برای پروژه‌های بزرگ و پیچیده بسیار مناسب هستند. مزایای آن‌ها شامل موارد زیر هستند.

• افزایش سرعت کار: قالب‌های فلزی به‌راحتی نصب و جابه‌جا می‌شوند.
• کیفیت بالای سازه: دقت در ابعاد و شکل‌دهی بتن.

قالب بندی پلاستیکی

قالب‌های پلاستیکی که از ترکیبات پلیمرهای مقاوم ساخته می‌شوند، گزینه‌ای دیگر در فرآیند قالب‌ بندی بتن هستند. این قالب‌ها معمولاً از پلی‌اتیلن و پلی‌پروپیلن تولید شده که ویژگی‌های زیر را دارند.

• وزن سبک: جابه‌جایی و نصب آسان.
• مقاومت بالا: در برابر فشار و شرایط جوی.
• انعطاف‌پذیری: قابلیت تبدیل به اشکال و اندازه‌های مختلف.

قالب بندی چوبی

قالب بندی چوبی یکی از روش‌های رایج در بتن‌ریزی بوده که به ویژه برای پروژه‌های کوچک و محلی مناسب است. مزایای این نوع قالب‌ها شامل موارد زیر می‌شوند.

• قابلیت برش آسان: امکان طراحی به اشکال و ابعاد دلخواه.
• تنوع: وجود انواع مختلفی از قالب‌های چوبی، از جمله قالب‌های الواری و چندلایه.

قالب‌های چندلایه که از لایه‌های چوبی به هم چسبیده تشکیل شده‌اند، دارای استحکام بیشتری نسبت به قالب‌های تخته‌ای تک‌لایه و برای پروژه‌های بزرگ و سنگین مناسب هستند. شناخت انواع قالب‌ها و ویژگی‌های آن‌ها می‌تواند به مهندسان و پیمانکاران کمک کند تا بهترین انتخاب را در فرآیند بتن‌ریزی داشته باشند و از امکانات موجود به بهترین نحو استفاده کنند. این انتخاب می‌تواند تأثیر زیادی بر کیفیت نهایی سازه و کارایی پروژه داشته باشد.

مراحل اجرای قالب بندی برای بتن ریزی

عملیات قالب‌بندی برای فرآیند بتن‌ریزی شامل چندین مرحله اساسی و کلیدی است که در ادامه به تفصیل بررسی آن‌ها خواهیم پرداخت. این مراحل نه‌تنها به تأمین کیفیت نهایی سازه کمک می‌کنند، بلکه تضمین‌کننده ایمنی و پایداری پروژه نیز هستند. در واقع، هر مرحله از این فرایند باید بادقت و توجه به جزئیات انجام تا از بروز مشکلات بعدی جلوگیری شود.

طراحی قالب

طراحی قالب اولین و مهم‌ترین مرحله در فرآیند قالب بندی بتن است. در این مرحله، قالب‌ها باید براساس نقشه‌ها و مشخصات فنی سازه طراحی شوند. نکات زیر در این مرحله بسیار حائز اهمیت هستند.

• دقت بالا: استفاده از نرم‌افزارهای مدرن طراحی برای ایجاد قالب‌های دقیق.
• توجه به مقاومت مواد: انتخاب مواد مناسب برای قالب که تأثیر مستقیم بر کیفیت نهایی سازه دارد.
• محل قرارگیری و ابعاد: تعیین دقیق ابعاد و وزن قالب‌ها برای اطمینان از استحکام آن‌ها.

ساخت قالب مورد نیاز

پس‌از طراحی، نوبت به ساخت قالب می‌رسد. در این مرحله، بسته به ویژگی‌های پروژه، از مواد مختلفی مانند چوب، فلز یا پلاستیک استفاده می‌شود. انتخاب ماده مناسب برای قالب بندی بسیار مهم است، زیرا می‌تواند بر کیفیت نهایی بتن و دوام سازه تأثیر بگذارد.

نصب قالب بندی

نصب قالب‌ها یکی از مراحل حیاتی در فرآیند قالب بندی بتن است. در این مرحله، قالب‌ها طبق طراحی انجام شده در محل پروژه نصب می‌شوند. نکات مهم در این مرحله شامل موارد زیر می‌شود.

• استحکام و پایداری: اطمینان از اینکه قالب‌ها به‌درستی نصب شده و از استحکام کافی برخوردارند.
• آماده‌سازی برای بتن ریزی: پس‌از نصب، باید قالب‌ها برای شروع بتن ریزی آماده شوند.

بتن ریزی

در مرحله بتن ریزی، توجه به جزئیات از اهمیت بالایی برخوردار است. باید به گونه‌ای عمل شود که موارد زیر رعایت شود.

• عدم وجود حباب: جلوگیری از ایجاد حباب‌های هوایی در بتن.
• توزیع یکنواخت: اطمینان از توزیع مناسب و یکنواخت بتن در قالب.

باز کردن قالب بندی

پس از اینکه بتن به‌طور کامل خشک شد و تأییدیه مهندس پروژه دریافت گردید، زمان آن فرامی‌رسد که قالب‌ها باز شوند. این مرحله از اهمیت بالایی برخوردار بوده و نیازمند دقت و توجه فراوان بوده تا از هرگونه آسیب به سازه بتنی تازه جلوگیری شود. در این مرحله، رعایت نکات کلیدی می‌تواند تأثیر بسزایی در سلامت و استحکام سازه داشته باشد. از جمله نکات حائز اهمیت در این مرحله، بررسی نکات زیر است.

• آرامش و دقت: باز کردن قالب‌ها باید به آرامی و بدون عجله انجام شود.
• رعایت نکات فنی: مراحل باز کردن اتصالات باید به‌دقت دنبال شده تا از آسیب به سازه جلوگیری شود.

با رعایت این مراحل، می‌توان به نتایج مطلوب و سازه‌ای با کیفیت بالا دست یافت. توجه به جزئیات در هر مرحله از فرآیند قالب بندی، نقش مهمی در کیفیت نهایی سازه ایفا می‌کند.

تجهیزات و اتصالات مورد استفاده در قالب بندی بتن

تجهیزات و اتصالات در قالب بندی بتن از اهمیت ویژه‌ای برخوردارند و بسته به نوع کاربرد و عملکرد، طراحی و اجرا می‌شوند. این اتصالات برای ایجاد پیوندهای مستحکم میان پنل‌های قالب و همچنین قالب‌های جداگانه به کار می‌روند. در ادامه به تفصیل به‌بررسی این تجهیزات و اتصالات می‌پردازیم.

پین، گوه و انواع مهره‌ها و بست‌ها

پین‌ها، گوه‌ها و بست‌ها ابزارهای اساسی در قالب بندی هستند. وظیفه اصلی آن‌ها نگه‌داشتن قطعات مختلف قالب‌های فلزی در کنار یکدیگر است. طراحی این اتصالات باید به گونه‌ای باشد که:

• نصب و جابه‌جایی آسان: اتصالات باید به‌راحتی نصب و جابه‌جا شوند.
• استحکام کافی: توانایی تحمل فشارها و شرایط مختلف را داشته باشند.

میان بولت

میان بولت یکی از ابزارهای کلیدی در فرآیند بتن‌ریزی است. این ابزار در مواقعی که فاصله‌ای میان قالب‌های مختلف وجود دارد، مورد استفاده قرار می‌گیرد. ضرورت‌های میان بولت به شرح زیر هستند.

• جلوگیری از نفوذ بتن: درصورت وجود فاصله، بتن می‌تواند به‌راحتی از این نقاط نفوذ کرده و موجب ایجاد تخلخل یا حفره‌های بزرگ در سازه شود.
• حفظ کیفیت نهایی کار: استفاده از میان بولت به جلوگیری از این مشکلات کمک و کیفیت نهایی کار را تضمین می‌کند.

پشت بند قالب

پشت بند قالب به‌عنوان یکی دیگر از تجهیزات حیاتی در قالب بندی بتن شناخته می‌شود. این تجهیزات نقش بسزایی در جلوگیری از کج‌شدگی سازه بتنی دارند. نکات کلیدی در مورد پشت بند قالب عبارتند از:

• مقابله با فشارهای جانبی: وقتی بتن درون قالب‌ها ریخته می‌شود، فشارهایی به قالب وارد می‌شود. استفاده از پشت بندهای مخصوص قالب برای مقابله با این فشارها ضروری است.
• استحکام و پایداری: پشت بندها به حفظ استحکام و پایداری سازه کمک می‌کنند.

انتخاب تجهیزات و اتصالات مناسب در قالب بندی نه تنها به‌دقت و کیفیت ساخت کمک کرده، بلکه امنیت و پایداری سازه‌های بتنی را نیز تضمین می‌کند. استفاده از ابزارهای مناسب مانند پین، میان بولت و پشت بند قالب، به بهبود عملکرد و دوام سازه‌های بتنی کمک شایانی می‌کنند.

انواع قالب‌ بندی در ساخت‌وساز

قالب بندی‌ها به‌شکل‌های مختلفی دسته‌بندی می‌شوند که این دسته‌بندی‌ها می‌تواند براساس متریال سازنده، نوع کاربرد و ویژگی‌های دیگر انجام گیرد. در ادامه، به‌بررسی انواع قالب‌بندی‌ها براساس کاربرد آن‌ها می‌پردازیم.

قالب بندی فوندانسیون

قالب بندی فوندانسیون از مراحل متعددی تشکیل شده است که انجام این مراحل پیش‌نیاز ضروری برای اجرای صحیح آن به‌شمار می‌رود. مراحل اصلی شامل موارد زیر هستند.

• تنظیم دقیق ابعاد فوندانسیون: این مرحله برای اطمینان از دقت در ساختار فوندانسیون حیاتی است.
• طراحی و اجرای آرماتوربندی: براساس نقشه‌های مهندسی، آرماتوربندی باید به دقت انجام شود.
• انتخاب قالب مناسب: بسته به ابعاد و نوع متریال (مانند قالب‌های فلزی یا چوبی) انتخاب می ‌شود.
• تنظیم و اتصال قالب‌ها: این مرحله باید بادقت صورت گیرد تا اطمینان حاصل شود که ساختار فوندانسیون با استحکام کافی ایجاد می‌شود.

قالب بندی سقف

در قالب بندی سقف، انتخاب نوع قالب به‌شدت تحت تأثیر متریال به‌کار رفته در ساخت سقف قرار دارد. بسته به نیاز پروژه، می‌توان از انواع قالب‌های مختلف مانند موارد زیر استفاده کرد.

• قالب مدولار: برای پروژه‌های بزرگ و پیچیده مورد استفاده قرار می‌گیرد.
• قالب دال بتنی: برای سقف‌های بتنی بهترین انتخاب هستند.

انتخاب درست این قالب‌ها می‌تواند تأثیر بسزایی در کیفیت و دوام سقف ایفا کند. همچنین، توجه به جزئیات در طراحی و اجرای این قالب‌ها الزامی است تا همگامی کامل با استانداردهای مهندسی و ایمنی فراهم شود.

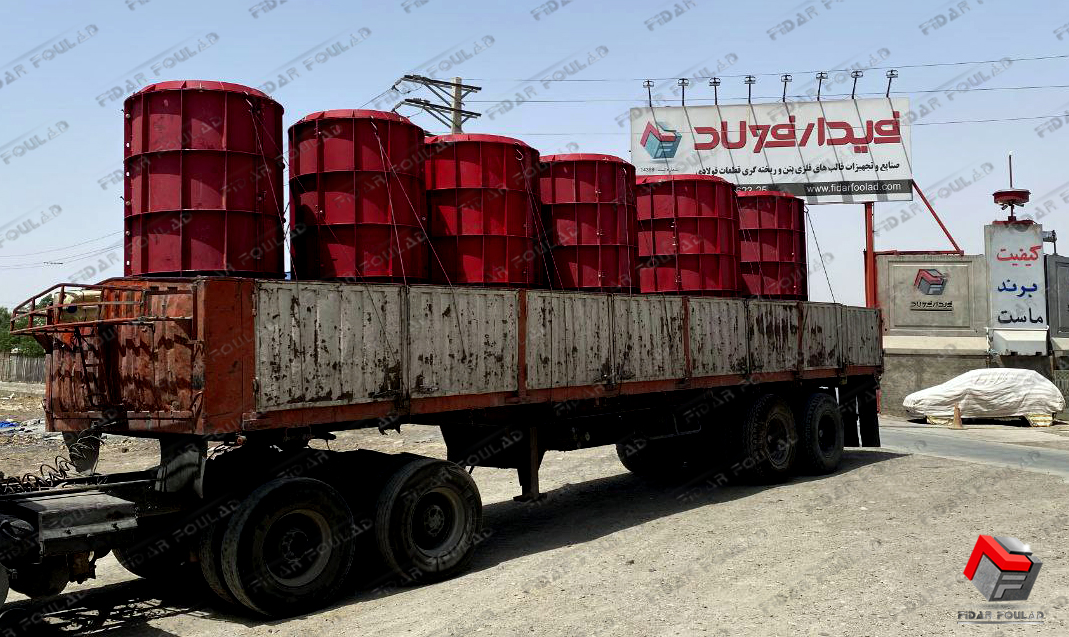

قالب بندی ستون‌ها

انتخاب قالب مناسب برای ستون‌ها باید با توجه به نوع جنس صورت گیرد. در واقع، هر نوع متریال خواص و ویژگی‌های خاص خود را دارد که می‌تواند روی عملکرد و استحکام کلی سازه تأثیرگذار باشد. لذا، در این مرحله، توجه به نکات مهم و جزئیات می‌تواند به بهبود کیفیت کار و افزایش عمر مفید سازه کمک کند.

• استفاده از قالب‌های فلزی مخصوص ستون: درصورتی که از بتن برای ساخت بخش‌هایی از قالب استفاده شود.
• بررسی دقیق اتصالات قالب‌ها: این امر می‌تواند از ریزش بتن به بیرون از قالب جلوگیری و به پایداری کلی سازه کمک کند.

اطمینان از کیفیت و کارایی این اتصالات، تضمین‌کننده ایمنی و استحکام ساختار نهایی است. انتخاب صحیح نوع قالب‌بندی براساس کاربرد و ویژگی‌های پروژه، نه تنها به‌دقت و کیفیت ساخت کمک کرده، بلکه امنیت و پایداری سازه‌های بتنی را نیز تضمین می‌کند. با توجه به جزئیات و مراحل مختلف در قالب‌بندی فوندانسیون، سقف و ستون‌های گرد، می‌توان به بهبود عملکرد و دوام سازه‌های بتنی دست یافت.

جمع‌بندی

قالب‌ بندی بتن یکی از مراحل اساسی در اسکلت‌بندی سازه‌های بتنی به‌شمار می‌آید. این فرآیند به‌منظور تحمل بارهای ناشی از بتن، جلوگیری از نشت شیره بتن، حفاظت از بتن در برابر آسیب‌ها و نگه‌داشتن میلگردها به‌کار می‌رود. سیستم قالب‌بندی شامل اجزای مختلفی نظیر قالب، پشت‌بندها، وادارها، داربست و قطعات اتصال است. در این مقاله، به بررسی این اجزا و کارکردهای آن‌ها پرداخته‌ایم. باید توجه داشت که انتخاب مناسب قالب و تجهیزات مرتبط، تأثیر بسزایی بر عملکرد و کیفیت نهایی سازه خواهد گذاشت.

انتخاب قالب مناسب، نه‌تنها به استحکام سازه کمک می‌کند، بلکه موجب بهبود فرآیند اجرا و کاهش هزینه‌های اضافی نیز خواهد شد. همچنین، استفاده از تجهیزات استاندارد و باکیفیت می‌تواند ریسک بروز مشکلات بعدی را کاهش دهد و به ایمنی کارگاه کمک کند. ازاین‌رو، شناخت دقیق جزئیات مربوط به قالب‌بندی برای هر مهندس و پیمانکار امری ضروری به‌شمار می‌آید.
