دیوار دو طرفه، نحوه قالب‌بندی و تجهیزات ضروری

قالب‌بندی دیوار دو طرفه یکی‌از مراحل کلیدی در اجرای دیوارهای بتنی در پروژه‌های عمرانی است. این فرآیند شامل چند مرحله مهم از جمله آرماتوربندی و بتن‌ریزی است. در این میان، قالب‌بندی دوطرفه به‌عنوان یک روش کارآمد و موثر، به‌طور هم‌زمان از 2 طرف دیوار انجام می‌شود و با استفاده از پانل‌های فلزی بزرگ، سدی محکم برای نگهداری بتن تا زمان شکل‌گیری کامل آن ایجاد می‌کند.

این روش به ویژه در ساختمان‌های بزرگ و چند طبقه اهمیت زیادی دارد، چرا که بهبود مقاومت و پایداری سازه را به‌همراه دارد. در این مقاله، به‌بررسی دقیق‌تر روش قالب‌بندی دیوار دوطرفه، تجهیزات مورد نیاز و مراحل اجرایی آن خواهیم پرداخت تا اهمیت و تأثیر این فرآیند در ساخت‌وسازهای مدرن را روشن‌تر کنیم.

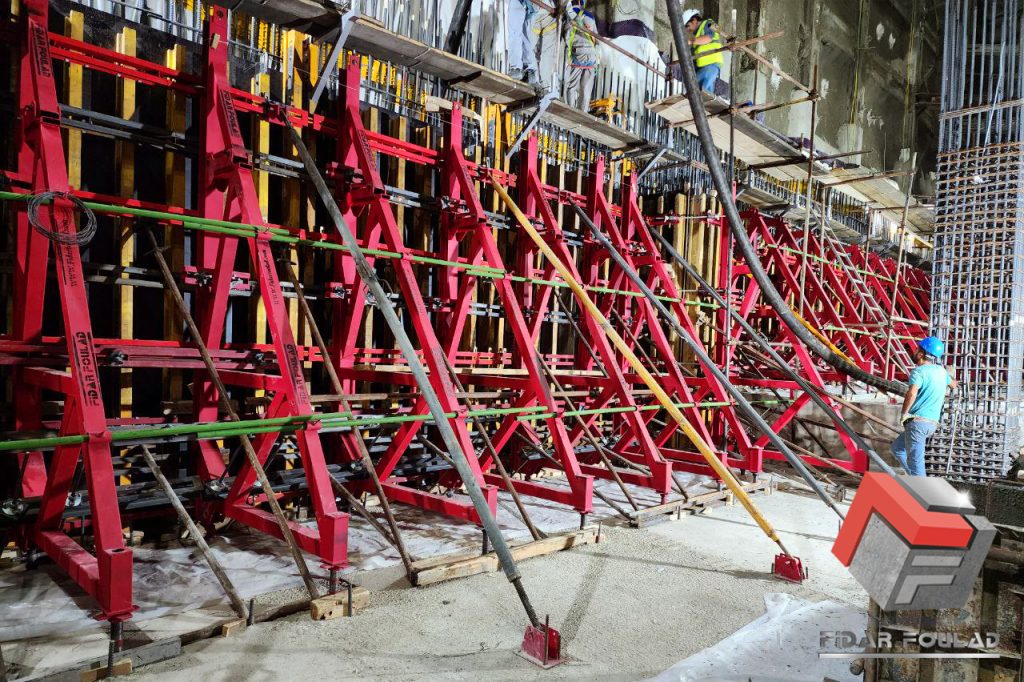

قالب‌بندی دیوار دو طرفه

برای ایجاد انواع دیوارهای بتنی نظیر دیوارهای حائل و دیوارهای برشی، دیوار قالب فلزی به‌عنوان یک راه‌کار موثر به‌کار می‌رود. دیوارهای حائل در کناره‌های سازه‌های بتنی قرار می‌گیرند و وظیفه اصلی آن‌ها محافظت از سازه در برابر نیروهای محیطی مانند خاک و آب است. در مقابل، قالب دوطرفه مسئولیت تحمل نیروهای زلزله و سایر نیروهای عمودی و افقی را برعهده دارند و به همین دلیل نزدیک به مرکز ثقل سازه نصب می‌شوند.

زمانی که دسترسی به دیوار دو طرفه ممکن باشد، فرآیند بتن‌ریزی برای دیوارهای حائل و برشی آسان‌تر و سریع‌تر خواهد شد. در این راستا، استفاده از قالب‌های مدولار می‌تواند به تسهیل این کار کمک کند. قالب دوطرفه ممکن است از چوب، فلز یا پلاستیک (پلیمر) ساخته شوند و انتخاب هریک از این مواد می‌تواند روی هزینه‌های قالب‌بندی دوطرفه تأثیرگذار باشد.

نکته کلیدی در انتخاب نوع قالب، توجه به مقاومت آن‌ها در برابر نیروهای وارده حین بتن‌ریزی است. این نیروها ناشی از ارتعاشات، اسلامپ و ضربات بتن هستند که احتمالا منجر به تغییر شکل یا شکست قالب‌ها شود. بنابراین، انتخاب صحیح مدل قالب و مواد آن، نه تنها روی کیفیت نهایی سازه تأثیر می‌گذارد بلکه می‌تواند هزینه‌های پروژه را نیز بهینه کند.

فرآیند قالب‌بندی دیوار دو طرفه

قالب‌بندی دیوار دو طرفه به فرآیند ایجاد یک سیستم مقاوم در برابر بتن اشاره دارد که باید قادر به حفظ شکل بتن و تحمل فشار ناشی از ریختن آن باشد. این فرآیند به چندین مرحله کلیدی تقسیم می‌شود، از جمله آماده‌سازی و نصب قالب‌ها و مهاربندی.

آماده‌سازی تجهیزات قالب‌بندی دیوار دو طرفه

برای انجام قالب‌بندی دیوار دو طرفه ، نیاز به تجهیزات متنوعی از جمله قالب بتن وجود دارد که باید قبل‌از شروع کار تهیه شوند. قالب دوطرفه در اشکال مختلف مدولار و پانلی موجود هستند و باید براساس نیاز پروژه انتخاب شوند.

قالب‌های مدولار فلزی به‌دلیل تنوع در تجهیزات مهاربندی و استحکام بیشتر، معمولاً محبوب‌تر هستند. علاوه بر قالب بتن، اتصالات و سایر لوازم نیز باید قبل‌از شروع کار تهیه و به محل پروژه منتقل شوند.

نصب و اجرای قالب‌بندی دیوار دو طرفه

در این مرحله، قالب‌های بتن در هر 2 سمت دیوار با کمک پین و گوه نصب می‌شوند. انتخاب قالب‌ها باید براساس ابعاد و ارتفاع دیوار انجام شود تا از ایجاد درز و شکاف جلوگیری شود.

پس‌از نصب، نوبت به قرار دادن پشت بندهای قالب بتن می‌رسد که وظیفه مهار فشار جانبی بتن را برعهده دارند و شکل قالب را حفظ می‌کنند. برای اتصال قالب‌ها به یکدیگر از گیره و لوله داربست استفاده و سپس سولجر به‌صورت عمودی به پشت بند قالب افزوده می‌شود.

مهار فشار جانبی

برای کنترل فشار جانبی و افزایش استحکام دیوارهای دوطرفه بتن، از میان بولت‌های آب‌بند و انواع بولت‌ها استفاده می‌شود. میان بولت به اندازه ضخامت دیوار در قالب بتن قرار می‌گیرد و می‌تواند چدنی، پلاستیکی یا فلزی باشد.

در نوع پلاستیکی‌از بولت تمام رزوه بلند و در نوع چدنی و فلزی از 2 نوع بولت مختلف بهره برده می‌شود. با عبور بولت‌ها از سوراخ‌های قالب فلزی و قرار گرفتن درون سولجر، از واشر کاس و مهر خروسکی برای تقویت هر دو طرف دیوار استفاده می‌شود. این روش به ایجاد یک سیستم قالب‌بندی ایمن و مقاوم کمک می‌کند که فشار بتن نمی‌تواند به آن آسیب برساند.

استفاده از جک شاقول کننده

جک شاقول کننده برای تثبیت پانل‌های دیوار دو طرفه با ارتفاع تا ۳ متر به‌کار می‌رود و از 2 بازوی بزرگ و کوچک تشکیل شده ‌اند. این بازوها به ابتدای و انتهای سولجر متصل می‌شوند و طرف دیگر آن‌ها روی سطح زمین با یک کفشک بزرگتر در ارتفاع (روی براکت) به بکدیگر می‌رسند.

این تجهیزات به‌منظور شاقول کردن و تنظیم پانل‌ها استفاده می‌شوند. برای پانل‌های دیوار با ارتفاع بالای ۴ متر، شمع‌های حمایتی به‌کار می‌روند که از اتصال سولجر و پیچ‌های تنظیم تشکیل شده‌اند.

کیفیت اتصالات و قالب بتن

یکی‌از عوامل کلیدی در قالب‌بندی دیوار دو طرفه ، کیفیت اتصالات و قالب‌ها است. فشار بالا ممکن است منجر به خرابی‌های غیرقابل جبران شود؛ بنابراین، در انتخاب اتصالات و قالب‌های با کیفیت باید دقت شود تا از بروز مشکلات جلوگیری شود. وجود ساختار ایمن و مطمئن در قالب‌ها به اجرای صحیح قالب‌بندی دیوار کمک می‌کند.

با رعایت این نکات و استفاده از تجهیزات مناسب، می‌توان فرآیند قالب‌بندی را به شکلی ایمن و کارآمد انجام داد و از کیفیت نهایی سازه اطمینان حاصل کرد.

اجزای قالب ‌بندی دیوار برشی دو طرفه

برای راه‌اندازی قالب‌بندی دیوار دو طرفه ، به مجموعه‌ای از تجهیزات نیاز است. انتخاب نوع برخی از این تجهیزات به عوامل مختلفی که در بخش‌های قبلی ذکر شد، وابسته است. در ادامه، لیستی از تجهیزات کلیدی مورد نیاز برای این فرآیند ارائه می‌شود.

• پانل‌های مدولار صاف: این پانل‌ها به‌عنوان قالب اصلی استفاده می‌شوند و باید با دقت انتخاب شوند.
• انواع بولت‌های تمام رزوه: این بولت‌ها برای اتصال و مهار قالب‌ها به‌کار می‌روند.
• میان بولت‌های آب‌بند: این بولت‌ها معمولاً از جنس فنر، پلاستیک و چدن هستند و برای کنترل فشار جانبی بتن استفاده می‌شوند.
• انواع پشت بندها: شامل سولجر و لوله‌های داربست همراه با گیره که برای حفظ شکل و استحکام قالب به‌کار می‌روند.
• جک‌های شاقول گننده: این تجهیزات برای تثبیت و تنظیم پانل‌ها در حین نصب استفاده می‌شوند.
• تسمه‌های بولت قالب فلزی: برای مهار و تثبیت قالب‌ها به‌کار می‌روند.
• شمع‌های نگهدارنده: این شمع‌ها برای پشتیبانی از قالب در ارتفاعات بالا استفاده می‌شوند.
• پین و گوه قالب بتن: برای نصب و نگهداری قالب‌ها به‌کار می‌روند.
• انواع واشر دو لوله و واشر کاس: برای تقویت اتصالات و جلوگیری از نشت بتن استفاده می‌شوند.
• مهره‌های خروسکی: این مهره‌ها برای محکم کردن اتصالات و افزایش استحکام سیستم قالب‌بندی به‌کار می‌روند.

با انتخاب صحیح و استفاده از این تجهیزات، می‌توان فرآیند قالب‌بندی دو طرفه را به‌طور مؤثر و ایمن انجام داد.

اهمیت کیفیت اتصالات در قالب‌بندی دیوار دو طرفه

برای دستیابی به سازه‌ای مستحکم و مقاوم، استفاده از دیوار برشی امری ضروری است که باید در برابر آسیب‌هایی نظیر طوفان‌های شدید و زلزله مقاومت نشان دهد. به‌طور کلی، دیوار برشی یکی‌از اجزای حیاتی در هر سازه به‌شمار می‌رود و باید از استحکام بالایی برخوردار باشد.

برای اجرای صحیح دیوار، قالب‌بندی دیوار دو طرفه مناسب ضروری است. استفاده از مصالح و وسایل باکیفیت در این مرحله، به بهبود کیفیت قالب‌بندی و دیوار برشی کمک می‌کند. درصورت استفاده از محصولات نامرغوب در فرآیند قالب‌بندی، امکان اجرای صحیح و اصولی دیوار برشی به‌شدت کاهش می‌یابد.

اگر دیوار برشی با کیفیت مناسب ساخته نشود، در مواجهه با حوادث طبیعی نظیر سیل یا زلزله، سازه نمی‌تواند مقاومت کافی را ارائه دهد و احتمال ریزش آن افزایش می‌یابد. این موضوع می‌تواند خسارات جبران‌ناپذیری به سازه و ساکنان آن وارد کند.

بنابراین، انتخاب تجهیزات و اتصالات باکیفیت برای قالب‌بندی دیوار برشی نه تنها به بهبود عملکرد سازه کمک می‌کند، بلکه ایمنی و دوام آن را نیز تضمین می‌نماید. برای کسب اطلاعات بیشتر و مشاوره در انتخاب تجهیزات مناسب، می‌توانید با کارشناسان ما در فیدار فولاد تماس بگیرید.

تفاوت قالب‌بندی دیوارهای یک‌طرفه و دوطرفه

قالب‌بندی دیوار به‌طور کلی به 2 نوع دیوارهای یک‌طرفه و دوطرفه تقسیم می‌شود. هریک از این دسته‌ها روش‌های خاص خود را برای اجرا و قالب‌بندی دارند که این امر باعث تمایز آن‌ها از یکدیگر می‌شود.

قالب‌ بندی دیوار برشی یک طرفه

قالب‌بندی دیوار یک‌طرفه معمولاً در مکان‌هایی انجام می‌شود که یک سمت دیوار دارای خاک یا نواحی غیرقابل دسترس است. در این روش:

• قالب‌بندی تنها از یک سمت صورت می‌گیرد.
• مهار کردن آن به مراتب دشوارتر خواهد بود.
• این روش ممکن است باعث کاهش دقت در شکل نهایی دیوار شود.

قالب‌ بندی دیوار دو طرفه

در مقابل، قالب‌بندی دیوار دوطرفه به‌صورتی است که امکان دسترسی به هر 2 طرف دیوار وجود دارد. در این نوع از قالب‌بندی:

• دیوار از 2 سمت اجرا می‌شود.
• پس‌از نصب قالب‌ها، مهار کردن آن نیز از هر 2 طرف انجام می‌شود تا شکل اولیه دیوار در حین بتن‌ریزی تغییر نکند.
• برای مهار کردن دیوارهای دوطرفه، ابزارهای متعددی نظیر بولت، میان بولت و میان بولت چدنی مورد استفاده قرار می‌گیرد که هر 2 طرف دیوار و قالب‌ها را به یکدیگر متصل می‌کند.

این فرآیند به حفظ شکل و استحکام دیوار در برابر فشار ناشی از بتن‌ریزی کمک می‌کند. با این حال، باید به این نکته نیز توجه کرد که قالب‌بندی دیوار دوطرفه معمولاً زمان بیشتری نسبت به دیوار یک‌طرفه می‌طلبد.

در نهایت، انتخاب بین قالب‌بندی دیوار یک‌طرفه و دوطرفه بستگی به شرایط پروژه و دسترسی به محل کار دارد. برای پروژه‌هایی که نیاز به استحکام و دقت بالا دارند، قالب‌بندی دوطرفه گزینه بهتری است، در حالی که برای پروژه‌های محدود به فضا، دیوار یک‌طرفه ممکن است کافی باشد.

قالب‌بندی دیوار برشی با تسمه

قالب‌بندی دیوار برشی با استفاده از تسمه، یک روش مؤثر برای اتصال و استحکام قالب‌ها به‌شمار می‌رود. در این تکنیک، به جای استفاده از بولت‌های عبوری، از قالب‌های بدون سوراخ و تسمه استفاده می‌شود. این روش به ویژه زمانی که تمایلی به استفاده از قالب‌های سوراخ‌دار و بولت‌های عبوری نیست، بسیار مفید و کارآمد است. مراحل قالب ‌بندی دیوار برشی دو طرفه با تسمه به شرح زیر است.

• قرار دادن و تراز کردن قالب‌ها: ابتدا قالب‌ها را در محل مناسب قرار داده و آن‌ها را تراز کنید.
• نصب تسمه‌ها: تسمه‌های مورد استفاده در قالب‌بندی (که به‌عنوان تسمه بولت یا تسمه تنگ نیز شناخته می‌شوند) باید از ورق‌های فولادی با ضخامت ۲ تا ۲.۵ میلی‌متر و عرض ۲.۵ تا ۳ سانتی‌متر تولید شوند. طول تسمه‌ها بسته به ضخامت دیوار دو طرفه و اندازه لبه قالب‌ها متفاوت است. برای قالب‌هایی که لبه آن‌ها ۵ سانتی‌متر است، طول تسمه باید برابر با ضخامت دیوار به‌علاوه ۱۰ سانتی‌متر باشد. برای قالب‌هایی با لبه ۶ سانتی‌متر، این طول برابر با ضخامت دیوار به‌علاوه ۱۲ سانتی‌متر خواهد بود.
• نصب تسمه اول: تسمه اول باید با فاصله ۲۵ سانتی‌متر از پایین قالب نصب شده و با استفاده از پین و گوه به پانل‌ها متصل شود.
• نصب تسمه‌های بعدی: تسمه‌های بعدی باید با فاصله‌های ۵۰ سانتی‌متر از یکدیگر و ۲۵ سانتی‌متر پایین‌تر از لبه بالایی قالب قرار گیرند.
• بررسی اتصالات: پس از نصب تسمه‌ها، لازم است که اتصالات بررسی شده و از استحکام آن‌ها اطمینان حاصل شود.

مزایای استفاده از تسمه در قالب ‌بندی دیوار برشی دو طرفه

استفاده از تسمه در قالب‌بندی دیوار برشی مزایای متعددی به همراه دارد که به تفصیل توضیح می‌دهیم.

• کاهش زمان اجرا: این روش به‌دلیل سادگی در نصب، زمان کمتری نیاز دارد.
• کاهش هزینه‌ها: استفاده از تسمه‌ها به جای بولت‌های عبوری هزینه‌های اجرایی را کاهش می‌دهد.
• نیاز به نیروی انسانی کمتر: فرآیند نصب سریع‌تر و آسان‌تر است.
• تنظیم دقیق فواصل: تسمه‌ها امکان تنظیم دقیق فواصل را فراهم می‌کنند.
• جلوگیری از تغییر شکل دیوار: این روش به استحکام دیوار در حین بتن‌ریزی کمک می‌کند.

این روش به ویژه در شرایطی که امکان به‌کارگیری بولت‌های عبوری وجود ندارد، بسیار کاربردی و مؤثر است.

قالب‌بندی دیوار دو طرفه قیمت

انتخاب نوع اجزای تشکیل‌دهنده (تجهیزات) برای قالب دوطرفه ، تأثیر قابل توجهی بر هزینه‌های اجرای این روش دارد. به‌علاوه، شیوه اجرای این فرآیند نیز می‌تواند قیمت نهایی قالب‌بندی را تحت تأثیر قرار دهد. به‌عنوان مثال، در پروژه‌های بزرگ مانند فرودگاه‌ها یا بیمارستان‌ها، به‌دلیل ارتفاع زیاد سقف، نیاز به تجهیزات باکیفیت و متعددی برای بتن‌ریزی ایمن دیوارها داریم.

اگر شما نیز تصمیم به استفاده از قالب‌بندی دیوار دو طرفه در پروژه‌تان دارید، می‌توانید برای تأمین تجهیزات مورد نیاز و همچنین، دریافت اطلاعات بیشتر درباره لیست قیمت‌ها، با کارشناسان ما در فیدار فولاد تماس بگیرید. با انتخاب تجهیزات مناسب و مشاوره از تیم ما، می‌توانید هزینه‌های پروژه خود را بهینه و از کیفیت نهایی کار اطمینان حاصل کنید.

جمع‌بندی

در نهایت، قالب‌بندی دیوار دو طرفه به‌عنوان یکی‌از مراحل کلیدی در طراحی ساختمان‌های مدرن شناخته می‌شوند. این دیوارها با ارائه مزایای متعدد از جمله عایق صوتی و حرارتی، به بهبود کیفیت زندگی ساکنین کمک می‌کنند.

با این حال، باید به معایب و چالش‌های مربوط به نصب و نگهداری آن‌ها نیز توجه کرد. اگر شما به‌دنبال بهبود فضاهای داخلی خود هستید یا تصمیم به استفاده از دیوارهای دو طرفه در پروژه‌های ساختمانی خود دارید، پیشنهاد می‌کنیم اطلاعات بیشتری راجع به این موضوع کسب کرده و با کارشناسان مشورت کنید.

سوالات متداول

چرا قالب‌بندی دیوار دو طرفه دارای اهمیت بالایی است؟

قالب‌بندی دیوارهای برشی از اهمیت بالایی برخوردار است زیرا این دیوارها به‌عنوان سیستم‌های حفاظتی، سازه را در برابر زلزله، بادهای شدید و فشار خاک محافظت می‌کنند. درصورت عدم قالب‌بندی مناسب، خسارات مالی قابل توجهی ممکن است به وجود آید.

قالب‌بندی دیوار دو طرفه چگونه است؟

قالب دوطرفه ، یکی‌از ایمن‌ترین و دقیق‌ترین روش‌ها است که می‌تواند با استفاده از قالب‌های پلاستیکی، چوبی یا فلزی صورت گیرد. قالب دوطرفه به 2 شکل قائم و افقی قابل نصب هستند و انتخاب نوع آن‌ها به عوامل مختلفی مانند بودجه و وسعت پروژه بستگی دارد.

چرا کیفیت اتصالات قالب‌بندی دیوار دو طرفه ضروری است؟

کیفیت اتصالات قالب دوطرفه نیز بسیار مهم است. تجهیزات با کیفیت پایین می‌توانند موجب ضعف در قالب‌بندی و آسیب به سازه شوند. بنابراین، انتخاب دقیق اتصالات و لوازم ضروری است تا دیوارهای برشی به بهترین شکل ساخته شوند.
