معنی قالب مدولار
انواع قالب مدولار مجموعهای از پانلها با ابعاد استاندارد هستند که به کمک اتصالات مخصوص در کنار هم قرار میگیرند و فرم موردنظر برای بتنریزی را ایجاد میکنند.
قالبهای مدولار معمولاً از ورق فولادی ST37 ساخته میشوند و دارای ضخامت 3 تا 5 میلیمتر هستند. اسکلت آنها از تسمهها، نبشیها و سختکنندههای استاندارد استفاده میکند تا حین بتنریزی تغییر شکل ندهند.
قالب مدولار بتن
در ادامه، بهبررسی پرکاربردترین و استانداردترین مدلهای قالب مدولار که در پروژههای عمرانی استفاده میشوند، میپردازیم.
قالب مدولار پنلی (Panel Formwork)
قالب پنلی رایجترین نوع قالب فلزی است که از پانلهای کوچک و بزرگ ساخته شده و در ابعاد استاندارد تولید میشود. ویژگیهای این قالبها شامل موارد زیر هستند.
- قابلیت اجرای دیوار، ستون، فونداسیون و تیر
- انعطافپذیری بالا در ترکیب ابعاد
- استحکام مناسب و مقاومت زیاد در برابر فشار بتن
- امکان استفاده بیش از ۸۰ تا ۱۲۰ بار
ابعاد متداول پانلها
- 10 × 50
- 20 × 100
- 50 × 100
- 100 × 150
- 100 × 200
کاربردهای قالب پنلی
- فونداسیون
- دیوارهای بتنی
- قالب بندی مقاطع غیرمنظم با ترکیب پانلها
قالب مدولار لبه خم (Edge Bent Formwork)
این نوع قالب دارای لبههای خمکاری شده بوده که به آن مقاومت بیشتری میدهد. مزایای قالب مدولار لبه خم شامل موارد زیر است.
- کاهش وزن نسبت به لبه تسمهای
- جلوگیری از ورود آب و بتن به لبهها
- سطح بتن صافتر و شکیلتر
کاربردهای قالب لبه خم
- پروژههای انبوهسازی
- اجرای سریع و سبک
قالب مدولار لبه تسمهای (Belt Edge Formwork)
در این نوع قالبها، دورتادور پانل تسمهکشی شده است. ویژگیهای قالب مدولار لبه تسمهای را به اختصار توضیح دادهایم.
- استحکام بسیار بالا
- مناسب برای فشارهای زیاد بتن
- طول عمر بالا و امکان استفاده طولانیمدت

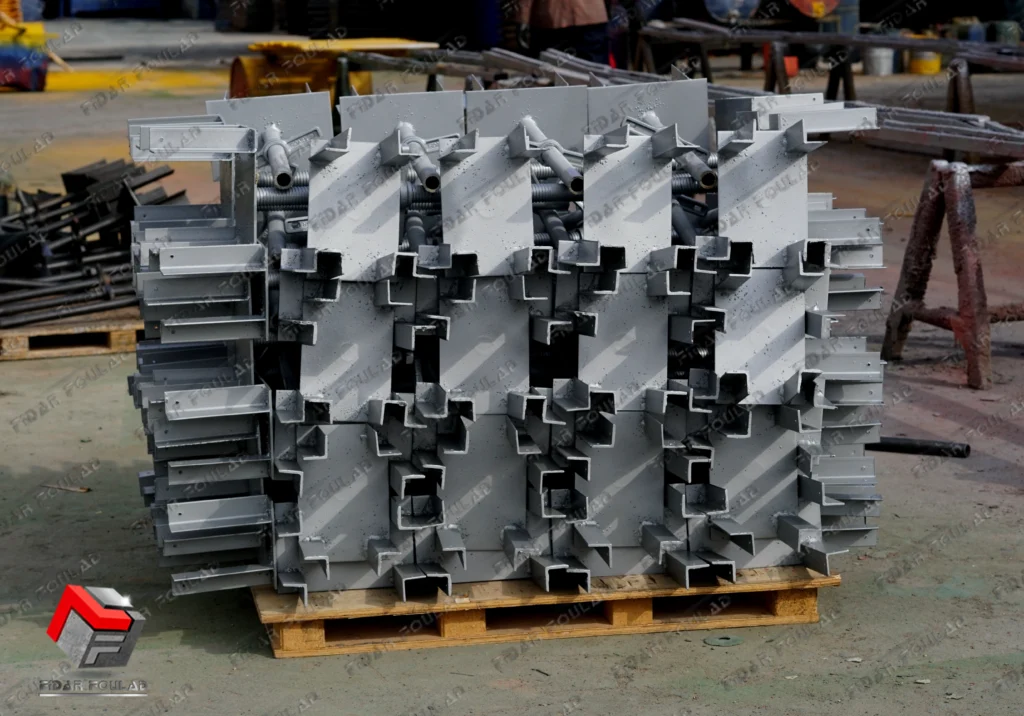

قالب ستون فلزی مدولار (Modular Column Formwork)
این قالبها مخصوص اجرای ستون در ابعاد مختلف هستند. انواع قالب ستون مدولار بهشرح زیر هستند.
- چهارگوش
- گرد
- چندوجهی
ویژگیهای قالب ستون مدولار
- ابعاد متغیر
- اتصالات سریع
- قابلیت تنظیم در سایزهای مختلف
قالب مدولار گرد (Circular Modular Formwork)
برای اجرای سازههای دایرهای، مخزنها، ستونهای گرد و دیوارهای منحنی استفاده میشود. مزایای آنها عبارتند از:
- ایجاد سطح کاملاً منحنی
- مقاومت بالا در برابر فشار بتن
- عدم ایجاد درزهای زیاد در سطح بتن
قالب مدولار خاص (Special Modular Formwork)
این قالبها طبق نیاز پروژه و با توجه بهشکل مقطع سازه تولید میشوند. نمونههای قالب خاص را در قسمت پایین به اختصار توضیح دادهایم.
- قالب پله
- قالب زیرسری تیر
- قالب کُنج داخلی و بیرونی خاص
- قالب رامکا
این قالبها زمانی استفاده میشوند که پانلهای استاندارد پاسخگوی فرم سازه نباشند. بهکار گرفتن انواع قالب مدولار بتن در پروژههای عمرانی به بهبود کیفیت و تسریع در اجرای کار کمک میکند. با انتخاب صحیح نوع قالب، میتوان به بهینهسازی هزینهها و زمان پروژه دست یافت.

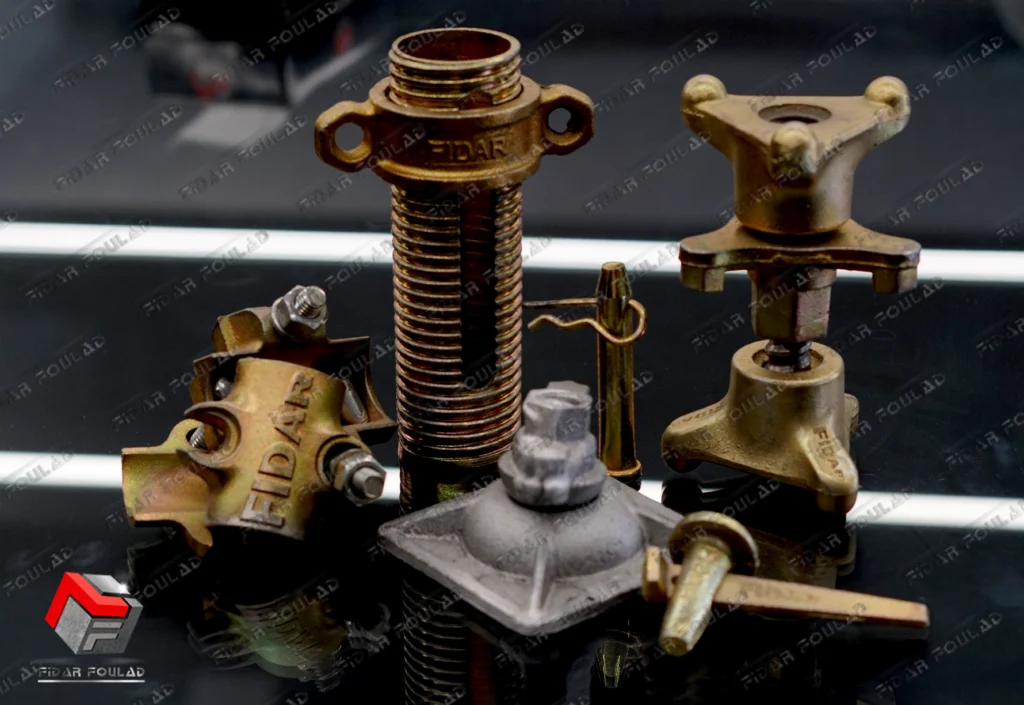

اجزای مکمل قالب مدولار
برای استفاده مؤثر از قالبهای مدولار، وجود تجهیزات جانبی زیر ضروری است.
- پین و گوه: وظیفه: اتصال سریع پانلها به یکدیگر. مزیت: تسریع در روند نصب و جداسازی.
- جک سقفی: وظیفه: نگهداشتن قالبهای افقی و سقفی. مزیت: افزایش ایمنی و استحکام در حین بتنریزی.
- پشتبندها: وظیفه: افزایش مقاومت قالب در برابر فشار بتن. مزیت: جلوگیری از تغییر شکل و ناپایداری قالب.
- نبشی پانچ شده: وظیفه: اتصال 2 قالب عمود بر هم. مزیت: افزایش استحکام اتصالات.
- رزوه و مهره جک: وظیفه: تنظیم ارتفاع قالبها. مزیت: امکان تنظیم دقیق ارتفاع با جوش دادن به لولههای بیرونی سقفی.
- سولجر قالب: وظیفه: تقویت دیوارهای بتنی در ارتفاع زیاد. مزیت: افزایش پایداری و ایمنی در پروژههای بلند.
- شاقول: وظیفه: تراز کردن قالبها. مزیت: اطمینان از عمود بودن و تراز بودن دیوارها و ستونها.
- واشر دو لوله: وظیفه: بستن دو لوله پشت قالب. مزیت: مهاربندی دیوارهای بلند و افزایش استحکام.
- پیچ تنظیم رگلاژ: وظیفه: تنظیم ارتفاع بر روی داربستها. مزیت: امکان تنظیم دقیق و آسان ارتفاع.
- کلمپس: وظیفه: بستن محکمتر پانلها. مزیت: جلوگیری از حرکت و جابجایی پانلها در حین کار.
- براکت: وظیفه: قالببندی دیوارها و ستونها در ارتفاع. مزیت: افزایش استحکام و پایداری در سازههای بلند.
- بلت عصایی: وظیفه: بستن سولجرها و واشکر کاس. مزیت: ایجاد اتصالات محکم و ایمن.
- دستک تیر: وظیفه: مهار کردن فشار تیر. مزیت: افزایش ایمنی و پایداری تیرها.
- گیره قالب: وظیفه: بستن پانلها در گوشهها و زوایا. مزیت: جلوگیری از نشت بتن و افزایش کیفیت سطح بتن.
استفاده از این اجزای مکمل در کنار انواع قالب مدولار ، به بهبود کیفیت و ایمنی پروژههای عمرانی کمک میکند. با انتخاب صحیح این تجهیزات، میتوان به تسریع در روند کار و کاهش هزینهها دست یافت.
مزایای استفاده از قالب مدولار بتن
استفاده از قالبهای مدولار در پروژههای عمرانی دارای مزایای زیادی است که به بهبود کیفیت و کارایی ساختوساز کمک میکند. در ادامه بهبررسی این مزایا میپردازیم.
- سرعت اجرا: این قالبها بهراحتی نصب و جداسازی میشوند، که باعث کاهش زمان لازم برای اجرای پروژه میشود.
- صرفهجویی اقتصادی: قالبهای مدولار بهدلیل عمر طولانی و قابلیت استفاده بیش از 100 بار، هزینههای تمامشده برای پیمانکاران را کاهش میدهند. این ویژگی به خصوص در پروژههای بزرگ و مکرر اهمیت دارد.
- کیفیت بالا: قالبهای مدولار بهدلیل دقت در طراحی و ساخت، کیفیت نهایی کار را افزایش میدهند.
- دوام و استحکام بالا: این قالبها معمولاً از فلزات با کیفیت ساخته میشوند که مقاومت زیادی در برابر ضربه، فشار و رطوبت دارند. این ویژگیها باعث افزایش طول عمر قالبها و کاهش هزینههای نگهداری میشود.
- امکان بتنریزی با کیفیت بالا: سطح صاف و یکنواخت قالبهای مدولار باعث ایجاد بتن با سطح بسیار تمیز و باکیفیت میشود.
- امکان استفاده در همه پروژهها: قالبهای مدولار برای انواع پروژهها، از کوچکترین تا بزرگترین سازههای بتنی، قابل بهکارگیری هستند.
استفاده از انواع قالب مدولار در پروژههای عمرانی بهدلیل مزایای متعدد، از جمله سرعت اجرا، صرفهجویی اقتصادی و کیفیت بالا، به یکی از انتخابهای محبوب در صنعت ساختوساز تبدیل شده است. این قالبها به بهبود کارایی و کاهش هزینهها در پروژهها کمک میکنند.
کاربردهای قالب مدولار بتن
قالبهای مدولار بتن در پروژههای عمرانی و ساختمانی کاربردهای گستردهای دارند. در ادامه بهبررسی مهمترین کاربردهای این قالبها میپردازیم.
- ساخت ساختمانهای مسکونی و تجاری
- ساخت پلها و سازههای زیرساختی
- ساخت دیوارهای حائل و فونداسیونها
- سازههای پیشساخته
- اجرای فونداسیون
- دیوارهای بتنی
- ستونهای چهارگوش و گرد
- تیر و دال بتنی
- مخازن آب و سیلوها
- پروژههای راهسازی
- سازههای صنعتی و انبوهسازی
قالبهای مدولار بتن بهدلیل کاربردهای متنوع و مزایای فراوان، به یکی از ابزارهای کلیدی در صنعت ساختوساز تبدیل شدهاند. این قالبها به بهبود کیفیت و سرعت اجرای پروژهها کمک میکنند و گزینهای مناسب برای پیمانکاران در هر نوع پروژهای هستند.
نکات مهم در انتخاب انواع قالب مدولار
انتخاب مناسب قالب مدولار برای پروژههای عمرانی میتواند تأثیر زیادی بر کیفیت و هزینههای ساخت داشته باشد. در ادامه به نکات مهمی که باید درنظر گرفته شوند، اشاره میکنیم.
- نوع پروژه: برای دیوارها و فونداسیونها، از پانلهای استاندارد استفاده میشود. اما برای ساخت ستونها یا مقاطع گرد، باید قالبهای مخصوص انتخاب کنید تا نتیجه بهتری حاصل شود.
- کیفیت مواد مورد نیاز: در پروژههایی که کیفیت سطحی اهمیت دارد، مانند نماهای اکسپوز، پیشنهاد میشود از پانلهای با ورق ضخیم و سطح صاف استفاده کنید. این انتخاب به بهبود ظاهر نهایی سازه کمک میکند.
- بودجه پروژه: هزینههای مربوط به خرید و نگهداری قالبها را بررسی کنید. قالبهای لبه تسمهای ممکن است گرانتر باشند، اما بهدلیل دوام بالاتر، در درازمدت میتوانند صرفهجویی بیشتری به همراه داشته باشند.
- سرعت و زمانبندی پروژه: اگر سرعت اجرا برای شما اهمیت دارد، قالب لبه خم گزینه بهتری بوده، زیرا سبکتر و آسانتر برای نصب و جداسازی است. این ویژگی میتواند به تسریع در روند کار کمک کند.
با درنظر گرفتن این نکات، میتوانید قالب مدولار مناسب را برای پروژه خود انتخاب کنید. این انتخاب نه تنها به بهبود کیفیت سازه کمک میکند، بلکه میتواند به صرفهجویی در هزینهها و زمان نیز منجر شود.

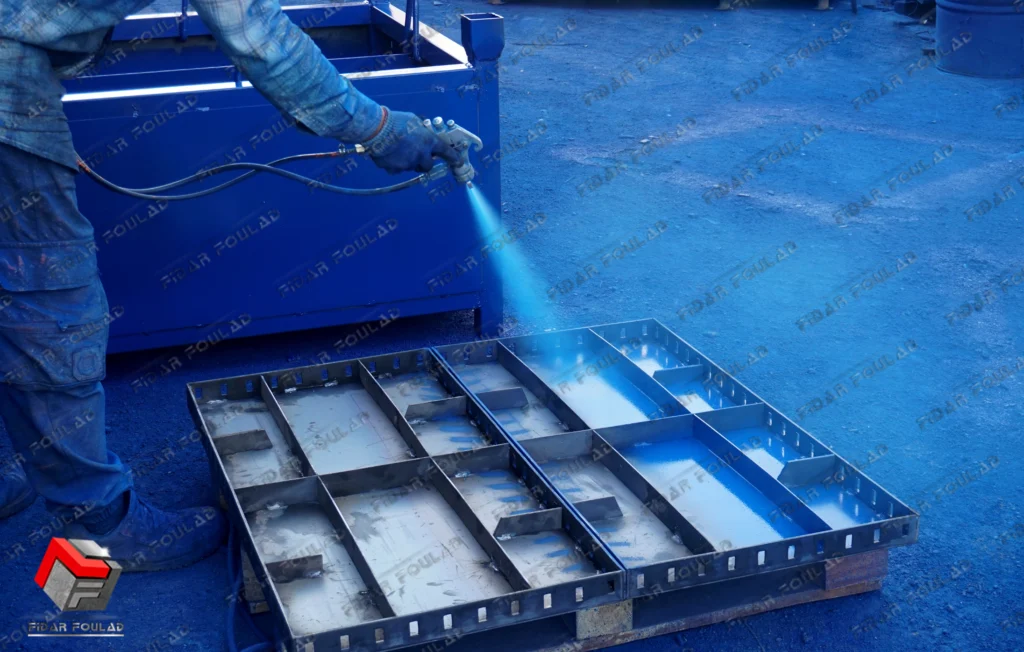

تولید کننده قالب مدولار
ساخت انواع قالب مدولار در فیدار فولاد به روشهای مختلفی صورت گرفته که بسته به نوع کاربرد آنها، مراحل تهیه و تولید متفاوتی را شامل میشود. در ادامه بهبرخی از ویژگیها و مشخصات این قالبها اشاره میکنیم.
- ابعاد و طراحی: قالبهای مدولار بهگونهای طراحی میشوند که با عرض 5 سانتیمتر و براساس مضربهای 5، تغییراتی در سایز خود داشته باشند. این ویژگی به طراحان این امکان را میدهد که انعطافپذیری بیشتری در طراحی و استفاده از این قالبها داشته باشند.
- حملونقل: جابهجایی قالبهای مدولار در محیطهای ساختمانی معمولاً بهصورت دستی انجام میشود. این روش بهدلیل طراحی مناسب و وزن استاندارد این قالبها، آسانتر است.
- وزن استاندارد: وزن قالب مدولار در حدود 40 کیلوگرم برای هر مترمربع تعیین شده است. این وزن بهگونهای انتخاب شده که جابهجایی و کارایی این قالبها را تسهیل کند و در عین حال استحکام لازم را نیز فراهم آورد.
باتوجهبه طراحی انعطافپذیر و وزن مناسب قالبهای مدولار، این قالبها گزینهای ایدهآل برای استفاده در پروژههای عمرانی هستند. توجه به این ویژگیها در فرآیند ساخت و تولید میتواند به بهبود کیفیت و کارایی پروژههای ساختمانی کمک کند.
جمعبندی
قالب مدولار فلزی یکی از مهمترین ابزارهای صنعت بتنریزی است و تنوع مدلهای آن باعث شده برای هر نوع پروژه عمرانی گزینه مناسب وجود داشته باشد. شناخت انواع قالب مدولارانواع قالب مدولار و انتخاب صحیح آن میتواند سرعت اجرا را افزایش دهد، کیفیت بتن را تضمین کند و هزینههای پروژه را بهطور چشمگیری کاهش دهد.
اگر برای پروژه خود به دنبال تولید و خرید قالب مدولار استاندارد هستید، مجموعه فیدار فولاد با تولید قالبهای فلزی مقاوم، دقیق و مطابق استانداردهای روز، بهترین انتخاب برای شما خواهد بود.
