استانداردهای طراحی قالب فلزی بتن | اصول و نکات اجرایی

قالب فلزی بتن به‌عنوان یکی از اجزای کلیدی در فرآیند بتن‌ریزی در پروژه‌های عمرانی، جایگاه ویژه‌ای دارد. انتخاب و طراحی قالب فلزی نه‌تنها تأثیر مستقیمی بر کیفیت نهایی سطح بتن دارد، بلکه به‌طور قابل توجهی به افزایش سرعت اجرای پروژه، کاهش هزینه‌ها و بهبود ایمنی محیط کار نیز کمک می‌کند.

در این مقاله، به‌بررسی استانداردهای طراحی قالب خواهیم پرداخت. این استانداردها به‌عنوان راهنماهای ضروری برای انتخاب و استفاده از قالب‌ها شناخته می‌شوند. همچنین اجزای مختلف قالب و نکات اجرایی مرتبط بررسی خواهند شد تا هر خواننده، حتی آن‌هایی که دانش فنی کافی ندارند، بتوانند تصویری روشن از این موضوع به‌دست آورند.

با توجه به اهمیت و تأثیرگذاری استانداردها بر کیفیت و کارایی عملیات بتن‌ریزی، این مقاله سعی می‌کند با ارائه توضیحات جامع و کاربردی، درک بهتری از این مقوله ارائه دهد و به خوانندگان کمک کند تا با اطمینان بیشتری به انتخاب و استفاده از قالب‌های فلزی مناسب بپردازند.

این نوشتار به‌عنوان منبعی مفید و کاربردی برای تمامی علاقه‌مندان به حوزه پیمانکاری و مهندسی سازه به‌شمار می‌آید و امید است که بتواند به بهبود فرآیندهای اجرایی در پروژه‌های عمرانی یاری رساند.

قالب فلزی بتن چیست

قالب فلزی بتن به‌عنوان یک سازه موقت، نقش حیاتی در فرآیند شکل‌دهی بتن تازه ایفا می‌کند. این ساختار به‌گونه‌ای طراحی شده است که تا زمان گیرش و سخت شدن بتن، ایمنی و استحکام لازم را فراهم کند. معمولاً این قالب‌ها از ورق‌های فولادی یا گالوانیزه تولید شده‌اند که به لحاظ دوام و دقت، مزایای قابل توجهی نسبت به قالب‌های چوبی دارند. این ویژگی‌ها باعث می‌شود که قالب‌های فلزی به گزینه‌ای مطلوب در پروژه‌های ساختمانی تبدیل شوند.

مزایای قالب فلزی بتن

قالب فلزی به‌عنوان یکی از نوآورانه‌ترین و کارآمدترین روش‌ها، مزایای قابل توجهی را به همراه دارد. از جمله این مزایا می‌توان به موارد زیر اشاره کرد.

• مقاومت بالا قالب‌های فلزی: این ویژگی به کارفرمایان این امکان را می‌دهد که بدون نگرانی از آسیب یا تغییر شکل قالب، بتن‌ریزی را با اطمینان انجام دهند.
• قابلیت استفاده مکرر: این قالب‌ها می‌توانند در پروژه‌های مختلف مورد استفاده قرار گیرند که به نوعی صرفه‌جویی اقتصادی را به همراه دارد. در پروژه‌های بزرگ که نیاز به تجهیزات و مصالح اقتصادی دارند، قالب‌های فلزی گزینه‌ای بهینه به‌شمار می‌روند.
• ایجاد سطحی صاف و یکنواخت: این ویژگی به زیبایی و کیفیت نهایی کار افزوده و نیاز به پرداخت‌های اضافی را کاهش می‌دهد.
• ایمنی بالا: استفاده از قالب‌های فلزی در حین اجرای پروژه، ایمنی بالایی را فراهم می‌آورد. این امر به‌کاهش خطرات و حوادث در محل کار کمک می‌کند.

با توجه به تمامی این عوامل، استفاده از قالب‌های فلزی نه تنها در کاهش ضایعات مؤثر است، بلکه به بهبود عملکرد و کیفیت پروژه‌های عمرانی کمک شایانی می‌کند. این قالب‌ها به ‌عنوان یک راه‌حل اقتصادی و کارآمد در صنعت ساختمان‌سازی شناخته شده و می‌توانند به بهبود فرآیندهای اجرایی کمک کنند.

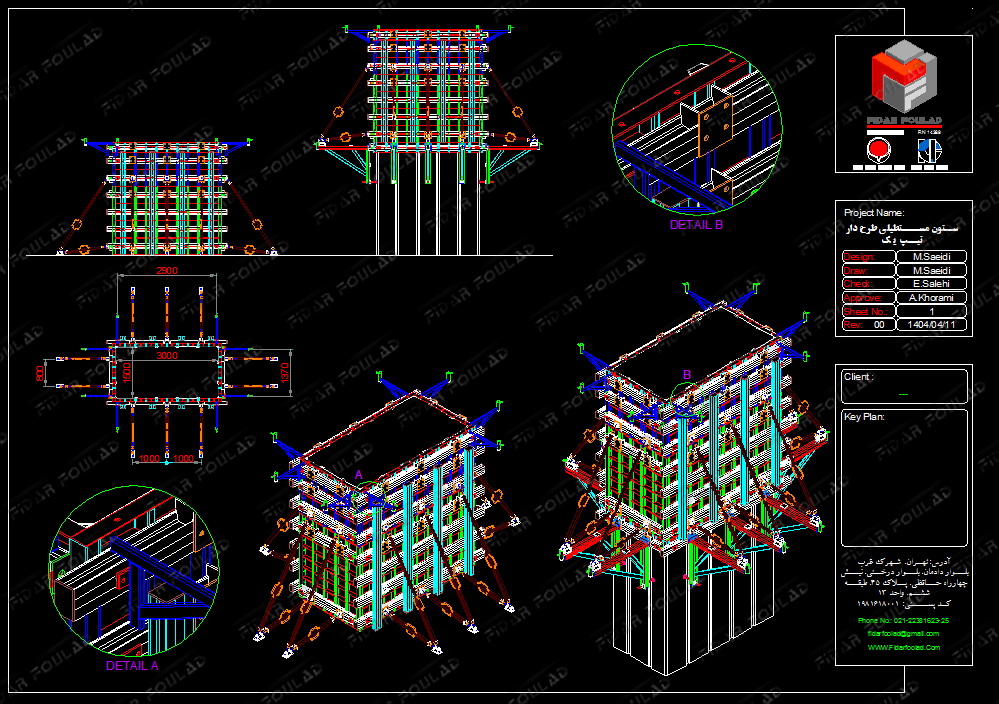

اصول کلی طراحی قالب فلزی بتن

در طراحی قالب‌های فلزی، رعایت 3 عامل اصلی بسیار حائز اهمیت است که به اختصار توضیح می‌دهیم. در مجموع، این 3 عامل نه تنها بر کیفیت نهایی سازه تأثیر می‌گذارد، بلکه می‌تواند به بهبود بهره‌وری و کاهش زمان پروژه نیز کمک کند.

1. ایمنی و پایداری سازه قالب: ایمنی در طراحی قالب‌های فلزی باید در اولویت قرار گیرد. این شامل اطمینان از پایداری و استحکام سازه قالب در برابر فشار بتن و شرایط محیطی است.
2. اقتصادی بودن طرح: طرح قالب باید به گونه‌ای باشد که هزینه‌های تولید و استفاده از آن به حداقل برسد. این امر می‌تواند شامل انتخاب مواد مناسب و بهینه‌سازی فرآیندهای ساخت و نصب باشد.
3. سهولت نصب، باز و بسته کردن قالب‌ها: طراحی قالب باید به صورتی باشد که نصب، باز و بسته کردن آن به سادگی انجام شود. این ویژگی به افزایش بهره‌وری و کاهش زمان اجرای پروژه کمک می‌کند.

این اصول پایه، در کنار ضوابط استاندارد ملی و بین‌المللی (مانند ACI 347 و آیین‌نامه‌های بتن ایران)، به‌عنوان راهنمای اصلی طراحی قالب‌های فلزی محسوب می‌شوند. رعایت این نکات نه تنها کیفیت و ایمنی پروژه را افزایش می‌دهد، بلکه به بهبود عملکرد و کاهش هزینه‌ها نیز کمک می‌کند.

ضوابط فنی طراحی قالب فلزی

طراحی قالب باید به گونه‌ای انجام گیرد که بتواند به‌طور مؤثر از بتن در مقابل تغییرات دما و رطوبت محافظت کند. به‌علاوه، توجه به جنبه‌های اقتصادی و زمان‌بندی در استفاده از قالب‌های فلزی، به بهینه‌سازی فرآیند ساخت و کاهش هزینه‌ها کمک می‌کند. در نهایت، پیروی از این ضوابط منجر به افزایش کیفیت نهایی سازه و کاهش نیاز به تعمیرات در آینده خواهد شد.

تحلیل فشار جانبی بتن تازه

فشار ناشی از بتن تازه یکی از مهم‌ترین نیروهایی است که روی قالب‌های فلزی تأثیر می‌گذارد. این فشار به‌عوامل مختلفی بستگی دارد که هریک می‌توانند تأثیر قابل توجهی بر استحکام و پایداری قالب داشته باشند. از جمله این عوامل می‌توان به موارد زیر اشاره کرد.

• سرعت بتن‌ریزی: سرعتی که بتن در قالب ریخته می‌شود، می‌تواند بر فشار جانبی تأثیر بگذارد.
• دمای محیط: دما می‌تواند بر زمان گیرش و خواص بتن تأثیر بگذارد.
• میزان روانی بتن (اسلامپ): روانی بتن بر فشار جانبی آن تأثیر مستقیم دارد.
• نوع سیمان و افزودنی‌ها: ترکیبات مختلف سیمان و افزودنی‌ها می‌توانند خصوصیات بتن را تغییر دهند.

فرمول محاسبه فشار جانبی بتن تازه

برای محاسبه فشار جانبی بتن تازه از فرمول P=Cw×HP=Cw​×H استفاده می‌شود.

در این فرمول

• PP : نمایان‌گر فشار به کیلوگرم بر مترمربع است.
• CwCw​ : وزن مخصوص بتن تازه که به‌طور میانگین حدود 2400 کیلوگرم بر مترمکعب است.
• HH : ارتفاع بتن تازه را تعریف می‌کند.

اهمیت طراحی قالب فلزی در مواجهه با فشار جانبی

در فرآیند طراحی قالب، اطمینان از این که قالب و پشت‌بندها قادر به تحمل فشار ناشی از بتن تازه هستند، امری ضروری است. این موضوع نه‌تنها برای جلوگیری از آسیب به قالب، بلکه برای تأمین ایمنی و کیفیت ساخت‌وساز نیز بسیار حائز اهمیت هستند. توجه به جزئیات در این مرحله می‌تواند از بروز مشکلات جدی در مراحل بعدی پروژه جلوگیری و به افزایش عمر مفید ساختار کمک کند.

ضخامت ورق قالب فلزی

ضخامت ورق‌های قالب فلزی یکی از عوامل کلیدی در طراحی و ساخت سازه‌های بتنی به‌شمار می‌آید و به نوع قالب مورد استفاده بستگی دارد. انتخاب ضخامت مناسب نه‌تنها بر استحکام و پایداری قالب تأثیر دارد، بلکه بر کیفیت نهایی سازه نیز اثرگذار است.

ضخامت قالب‌های مختلف

• قالب‌های ستون: ضخامت معمولاً بین3 تا 4 میلی‌متر است. این ضخامت به دلیل نیاز به تحمل وزن و فشار بتن انتخاب می‌شود.
• قالب‌های دیوار: ضخامت معمولاً بین5 تا 3 میلی‌متر قرار دارد. این مقدار به گونه‌ای طراحی شده است که استحکام کافی برای نگه‌داری بتن را فراهم کرده و از وزن اضافی که ممکن است نصب را دشوار کند، جلوگیری کند.
• قالب‌های دال و تیرها: ضخامت معمولاً حدود2 تا 3 میلی‌متر در نظر گرفته می‌شود. این ضخامت باید به‌گونه‌ای باشد که سطح بتن را به خوبی پشتیبانی کند و از تغییر شکل‌های ناخواسته‌ای مانند خمیدگی پیشگیری کند.

نکات مهم در انتخاب ضخامت

• افزایش ضخامت ورق‌ها: ممکن است منجر به افزایش وزن کل قالب شود، که این امر می‌تواند نصب را دشوارتر کند و زمان ساخت را افزایش دهد.
• کاهش ضخامت ورق‌ها: انتخاب ضخامت کم ممکن است به بروز تغییرات ناخواسته در سطح بتن منجر شود و کیفیت نهایی محصول را تحت تأثیر قرار دهد.

انتخاب ضخامت مناسب ورق‌های قالب فلزی یکی از مهم‌ترین مراحل در طراحی قالب‌های بتنی به‌شمار می‌آید. این انتخاب باید بادقت انجام شده تا ضمن تأمین استحکام و کیفیت سازه، فرآیند نصب و ساخت نیز بهینه شود.

فاصله پشت‌بندها و تیرک‌ها

پشت‌بندها Beam و Studs نقش حیاتی در تحمل فشار ناشی از بتن ایفا می‌کنند. طراحی فاصله مناسب میان این عناصر، یک مرحله کلیدی در ساختارهای ساختمانی به‌شمار می‌آید. رعایت اصول طراحی در این زمینه می‌تواند به پایداری و استقامت سازه کمک کند.

• نسبت تغییر شکل: تغییر شکل در پشت‌بندها و تیرک‌ها نباید از نسبت یک به 400 طول دهانه تجاوز کند. این استاندارد به حفظ کیفیت و ایمنی سازه کمک می‌کند و از بروز مشکلات جدی در آینده جلوگیری می‌نماید.
• استفاده از پیچ و گیره‌های مقاوم: در نقاط اتصال بین پشت‌بندها و تیرک‌ها، ضروری است که از پیچ و گیره‌های با کیفیت و مقاوم استفاده شود. این اقدام نه‌تنها به افزایش دوام سازه کمک می‌کند، بلکه خطرات ناشی از اتصالات ضعیف را نیز به‌حداقل می‌رساند.

با رعایت این اصول طراحی، می‌توان اطمینان حاصل کرد که ساختار مورد نظر دارای استحکام و پایداری لازم برای تحمل بارهای مختلف خواهد بود. توجه به جزئیات در طراحی و اجرای این عناصر، به موفقیت پروژه‌های عمرانی منجر خواهد شد.

سیستم اتصال و قیدها

سیستم‌های اتصال و قیدها در مهندسی سازه، نقش اساسی در تضمین ایمنی و عملکرد بهینه سازه‌ها دارند. طراحی این اتصالات باید به‌گونه‌ای باشد که توانایی تحمل بارهای دینامیکی و لرزش‌های ناشی از فعالیت‌های مختلف را داشته باشند. این ویژگی‌ها از اهمیت بالایی برخوردارند، زیرا عدم مقاومت در برابر این بارها می‌تواند منجر به آسیب‌های جدی به سازه شود.

ویژگی‌های طراحی اتصالات

• تحمل بارهای دینامیک: اتصالات باید قادر به تحمل بارهای دینامیکی و لرزش‌ها باشند تا از آسیب به سازه جلوگیری کنند.
• سهولت در نصب و تعمیرات: طراحی اتصالات باید به گونه‌ای باشد که فرآیند باز و بسته شدن آن‌ها سریع و آسان باشد. این امر به تسهیل در نصب و تعمیرات کمک کرده و کارایی و سرعت عملکرد پروژه‌های ساختمانی را افزایش می‌دهد.
• جلوگیری از نشت شیره بتن: اتصالات باید به نحوی عمل کنند که از نشت شیره بتن از درزها جلوگیری نمایند. این ویژگی به حفظ کیفیت و استحکام بتن کمک شایانی خواهد کرد.

ابزارهای متنوع برای اتصال

در عمل، برای اتصال قطعات مختلف سازه‌ای، از ابزارهای متنوعی استفاده می‌شود. برخی از این ابزارها عبارتند از:

• گیره‌های فلزی (کلمپ): برای اتصال قطعات به‌صورت موقت یا دائم.
• پین و گوه: برای ایجاد اتصالات محکم و ایمن.
• بست‌های U شکل: برای نگه‌داشتن قطعات در کنار یکدیگر.
• گیره‌های گوشه‌ای: برای ایجاد زوایای دقیق در اتصالات.

هریک از این ابزارها با توجه به نیاز و شرایط خاص پروژه انتخاب می‌شوند و نقش مهمی در ایجاد اتصالات امن و مؤثر ایفا می‌کنند. انتخاب مناسب این ابزارها و طراحی صحیح اتصالات، به‌عنوان پایه‌ای برای ساخت سازه‌های مقاوم و پایدار شناخته می‌شود.

پایداری و تکیه‌گاه قالب

قالب مورد استفاده در فرآیند بتن‌ریزی باید از نظر ساختاری به گونه‌ای طراحی شود که در حین اجرای کار، از ثبات و آرامش کامل برخوردار باشد. برای دستیابی به این هدف، استفاده از پایه‌ها و شمع‌های فلزی قابل تنظیم به عنوان تکیه‌گاه اهمیت زیادی دارد. این اجزای سازه‌ای باید به‌دقت بررسی و انتخاب شوند تا بارهای ناشی از بتن و فشار قالب به‌طور مؤثر در شمع‌ها توزیع شود.

محاسبات و طراحی قالب

• قابلیت تحمل بار: در طراحی قالب، ضروری است که قابلیت تحمل بار قالب و بتن در شمع‌ها به طور دقیق محاسبه و کنترل شود. این محاسبات باید به گونه‌ای صورت گیرد که نشستی بیشتر از 5 میلی‌متر در قالب اتفاق نیفتد.
• اهمیت در پروژه‌های بزرگ: این مسئله به‌ویژه در پروژه‌های بزرگ و پیچیده حائز اهمیت است، زیرا عدم رعایت این پارامترها می‌تواند منجر به مشکلات جدی در کیفیت سازه نهایی شود.

الزامات و نکات کلیدی

• توجه به الزامات فنی: توجه به این نکات و الزامات نه تنها کمک می‌کند تا فرآیند بتن‌ریزی با موفقیت انجام شود، بلکه تضمین‌کننده دوام و پایداری سازه در درازمدت خواهد بود.
• افزایش ایمنی و کاهش هزینه‌ها: رعایت اصول فنی و مهندسی در این مرحله از کار، باعث افزایش ایمنی و کاهش هزینه‌های احتمالی ناشی از تعمیرات آتی خواهد شد.

کنترل تغییر شکل (Deflection Control)

کنترل تغییر شکل یکی از مسائل حیاتی در فرآیند طراحی و ساخت سازه‌های بتنی به‌شمار می‌آید. حداکثر میزان تغییر شکل مجاز قالب باید به‌دقت تعیین شود و نباید از مقادیر مشخص شده فراتر رود. برای سطوح قابل‌رویت، این مقدار نباید از L/600L/600 تجاوز کند، درحالی که برای سطوح معمولی، حداکثر خمش مجاز L/400L/400 است.

تأثیر کنترل تغییر شکل بر کیفیت بتن

دقت در کنترل تغییر شکل به‌طور مستقیم بر کیفیت سطح بتن نهایی تأثیر می‌گذارد. عدم رعایت این مقادیر می‌تواند منجر به عیوب ظاهری و ساختاری در سطح بتن شود که به نوبه خود ممکن است نیاز به تعمیرات و اصلاحات اضافی را به وجود آورد.

اهمیت رعایت مقادیر مجاز

• حفظ زیبایی ظاهری: توجه به این مقادیر و تضمین عدم تجاوز از آن‌ها نه تنها به حفظ زیبایی ظاهری سازه کمک می‌کند، بلکه دوام و پایداری آن را نیز بهبود می‌بخشد.
• پیشگیری از مشکلات: مهندسان و طراحان باید همواره به کنترل دقیق تغییر شکل‌های ناشی از بارها و تنش‌ها توجه داشته باشند تا از بروز مشکلات جدی در مراحل بعدی ساخت و بهره‌برداری جلوگیری نمایند.

با رعایت این مقادیر، می‌توان از کیفیت و استحکام بتن نهایی اطمینان حاصل کرد و به عمر مفید سازه افزود. این اقدامات نه تنها به بهبود عملکرد سازه کمک می‌کند بلکه هزینه‌های ناشی از تعمیرات را نیز کاهش می‌دهد.

نکات اجرایی مهم در طراحی قالب فلزی و استفاده از آن

پیش از هر بتن‌ریزی، سطح قالب باید با روغن مخصوص قالب پوشانده شود تا چسبندگی بتن به قالب کاهش یافته و جداسازی آسان‌تر شود. توجه: استفاده از روغن موتور یا مواد نامناسب باعث لکه‌دار شدن سطح بتن می‌شود.

• کنترل تمیزی قالب: قبل از استفاده، قالب باید کاملاً از بتن خشک‌شده قبلی یا زنگ‌زدگی پاک شود تا سطح بتن نهایی صاف و براق باشد.
• درزگیری دقیق قالب‌ها: درزها و اتصالات باید با نوار لاستیکی یا فوم مخصوص درزبندی شوند تا از خروج شیره بتن جلوگیری شود.
• حمل و نگهداری قالب‌ها: قالب‌ها باید پس‌از هر بار استفاده شسته و خشک شوند. در محل خشک و سایه‌دار نگهداری شوند تا از زنگ‌زدگی جلوگیری شود. در زمان حمل، از ضربه و تغییر شکل قالب جلوگیری گردد.

استانداردها و آیین‌نامه‌ها در طراحی قالب فلزی

در فرآیند طراحی و اجرای پروژه‌های ساختمانی، طراحان و مجریان باید به منابع معتبر و شناخته‌شده مراجعه کنند. این منابع شامل استانداردها و آیین‌نامه‌هایی هستند که به تضمین کیفیت و ایمنی سازه‌های بتنی کمک می‌کنند. از جمله این منابع می‌توان به موارد زیر اشاره کرد.

• ACI 347 : راهنما برای قالب‌سازی بتن
• EN 12812 : قالب‌سازی و سازه‌های موقتی
• مبحث نهم مقررات ملی ساختمان ایران: مرتبط با طرح و اجرای ساختمان‌های بتن‌آرمه
• آیین‌نامه بتن ایران (آبا): این استانداردها شامل دستورالعمل‌های دقیق و جامعی درباره مسائلی همچون بارگذاری، ضریب ایمنی و روش‌های طراحی قالب‌ها هستند.

اهمیت رعایت استانداردها

دست‌یابی به کیفیت و ایمنی در پروژه‌های بتن‌آرمه به رعایت اصول و آیین‌نامه‌های مشخص شده در این منابع وابسته است. این استانداردها به طراحان کمک می‌کند تا بادقت بیشتری به‌تحلیل بارهای وارده و انتخاب مصالح مناسب بپردازند و از این طریق، ایمنی و دوام سازه‌های بتنی را تضمین کنند.

توجه به جزئیات در طراحی

از دیگر جنبه‌های مهم این آیین‌نامه‌ها، توجه به جزئیات در طراحی قالب‌ها و سازه‌های موقتی است که می‌تواند تأثیر قابل توجهی بر روند اجرا و کارایی پروژه داشته باشد. رعایت این جزئیات به تأمین کیفیت و ایمنی بیشتر سازه‌های بتنی منجر خواهد شد.

توصیه‌های کلیدی برای طراحان و مجریان

• بهره‌گیری از منابع معتبر: استفاده از این منابع در مراحل اولیه طراحی و برنامه‌ریزی می‌تواند به کاهش خطاها و هزینه‌های غیرضروری در مراحل بعدی اجرا کمک کند.
• آشنایی با اصول و ضوابط: تمامی طراحان و مجریان باید بادقت و توجه لازم به این مستندات مراجعه کرده و اصول و ضوابط موجود در آن‌ها را در فرآیندهای خود به کار گیرند.

رعایت استانداردها و آیین‌نامه‌های مرتبط با طراحی و اجرای پروژه‌های ساختمانی، نه تنها به بهبود کیفیت و ایمنی سازه‌ها کمک می‌کند، بلکه می‌تواند به کاهش هزینه‌ها و زمان اجرای پروژه‌ها نیز منجر شود. بنابراین، توجه به این منابع به‌عنوان بخشی از فرآیند طراحی و اجرا ضروری است.

نکات ایمنی در طراحی قالب فلزی و اجرا

در فرآیند بتن‌ریزی، رعایت نکات ایمنی از اهمیت ویژه‌ای برخوردار است. توجه به این نکات می‌تواند به تأمین ایمنی کارگران و کیفیت نهایی سازه کمک کند. در زیر به برخی از این نکات اشاره می‌شود.

بررسی اتصالات و پیچ‌ها

• بررسی دقیق: پیش از شروع عملیات بتن‌ریزی، تمامی پیچ‌ها و اتصالات مربوط به قالب‌ها باید به‌دقت بررسی شوند.
• ایمنی کارگران: این اقدام به تأمین ایمنی کارگران کمک کرده و از بروز مشکلات احتمالی در حین بتن‌ریزی جلوگیری می‌کند.
• کاهش خطرات: اطمینان از محکم بودن اتصالات نقش بسزایی در کاهش خطرات ناشی از ناپایداری قالب‌ها ایفا می‌کند.

استفاده از تجهیزات ایمنی

• تجهیزات حفاظتی: کارگران باید در هنگام نصب و باز کردن قالب‌ها از تجهیزات ایمنی مناسب، مانند کلاه ایمنی و دستکش استفاده کنند.
• افزایش ایمنی: این تجهیزات به‌عنوان یک سپر محافظتی در برابر حوادث ناگهانی و آسیب‌های احتمالی عمل کرده و ایمنی کارگران را به‌طرز چشم‌گیری افزایش می‌دهند.

تقویت قالب‌های بلند

• توجه ویژه: قالب‌های بلند به‌خصوص نیازمند توجه ویژه‌ای هستند و باید با استفاده از مهاربندهای جانبی مناسب تقویت شوند.
• کاهش ریسک حوادث: این مهاربندها نه تنها به پایداری ساختار کمک می‌کنند، بلکه ریسک حوادث ناشی از واژگونی یا انحراف قالب را نیز به‌حداقل می‌رسانند.

کنترل فشار جانبی

• نظارت بر فشار: در زمان استفاده از پمپ برای بتن‌ریزی، کنترل فشار جانبی ناگهانی امری ضروری است.
• خطرات ناشی از تغییرات فشار: تغییرات ناگهانی در فشار ممکن است باعث جابه‌جایی قالب و در نتیجه ایجاد خطرات جدی برای کارگران و کیفیت بتن شود.

اطمینان از مقاومت بتن

• بررسی مقاومت بتن: پیش از باز کردن قالب‌ها، لازم است که اطمینان حاصل شود بتن به مقاومت مورد نظر رسیده است.
• حفظ یکپارچگی سازه: این موضوع به حفظ یکپارچگی سازه و جلوگیری از ایجاد ترک یا آسیب‌های ساختاری کمک می‌کند.

با رعایت این نکات ایمنی، می‌توان فرآیند بتن‌ریزی را به نحو مطلوب‌تری هدایت کرد و از حوادث ناخواسته جلوگیری نمود. توجه به جزئیات و استفاده از تجهیزات ایمنی مناسب، نه تنها ایمنی کارگران را افزایش می‌دهد، بلکه به کیفیت نهایی سازه نیز کمک می‌کند.

اشتباهات رایج در طراحی قالب فلزی بتن

در فرآیند طراحی قالب‌های فلزی بتن، بروز اشتباهات می‌تواند عواقب جدی و هزینه‌بر به همراه داشته باشد. در ادامه به برخی از این اشتباهات و نکات مهم در طراحی قالب اشاره می‌شود.

استفاده از ورق‌های نازک

• مشکل خمیدگی: یکی از اشتباهات رایج، استفاده از ورق‌های نازک به منظور کاهش وزن قالب است. این انتخاب ممکن است منجر به خمیدگی و کاهش استحکام قالب شود.
• تأثیر بر کیفیت سازه: کاهش استحکام قالب در نهایت کیفیت نهایی سازه را تحت‌تأثیر قرار می‌دهد. بنابراین، انتخاب مصالح مناسب و محاسبه دقیق ابعاد ورق‌ها از اهمیت بالایی برخوردار است.

عدم محاسبه فشار جانبی واقعی بتن

• آسیب به قالب: عدم محاسبه فشار جانبی ناشی از بتن در حین ریختن می‌تواند به شدت به قالب آسیب برساند. این امر به ویژه در پروژه‌های بزرگ و با مقیاس بالا حائز اهمیت است.
• تحلیل دقیق: طراحان باید با تحلیل دقیق این فشار، از بروز مشکلات جلوگیری کنند.

طراحی قالب فلزی نادرست در اتصالات گوشه‌ای

• ضعف در نقاط اتصال: اتصالات گوشه‌ای باید بادقت و براساس شرایط واقعی پروژه طراحی شوند. ضعف در این نقاط ممکن است منجر به ضعف کلی سازه شود.
• توجه به جزئیات: توجه به جزئیات در این بخش می‌تواند تأثیر قابل توجهی در افزایش دوام و استحکام قالب داشته باشد.

نداشتن طرح مشخص برای باز و بسته کردن قالب

• مشکلات اجرایی: نداشتن طرح مشخص برای باز و بسته کردن قالب می‌تواند باعث بروز مشکلاتی در مراحل اجرایی پروژه شود.
• افزایش ایمنی و کاهش زمان: طراحی یک سیستم کارآمد برای باز و بسته کردن قالب نه تنها زمان انجام پروژه را کاهش می‌دهد، بلکه ایمنی کارگران را نیز افزایش می‌دهد.

نادیده گرفتن اثرات دما بر انبساط فلز

• آسیب‌پذیری قالب: تغییرات دمایی می‌تواند باعث انبساط یا انقباض فلز شود که این امر در کارایی قالب تأثیرگذار خواهد بود.
• طراحی متناسب با دما: طراحی قالب باید به گونه‌ای باشد که این تغییرات دما را در نظر بگیرد و از بروز مشکلات ناشی از آن جلوگیری کند.

با رعایت این نکات و توجه به جزئیات در طراحی قالب‌های فلزی بتن، می‌توان به طراحی ایمن‌تر و کارآمدتری دست یافت. پیشگیری از اشتباهات رایج و تحلیل دقیق شرایط می‌تواند به افزایش کیفیت سازه و ایمنی کارگران کمک کند.

مقایسه قالب فلزی با سایر قالب‌ها

یکی از مزایای اصلی قالب فلزی، قابلیت استفاده مجدد در پروژه‌های مختلف است که این امر به کاهش هزینه‌ها و افزایش بهره‌وری کمک می‌کند. همچنین، مقاومت بالا در برابر فشار و شرایط جوی از دیگر ویژگی‌های بارز این نوع قالب به‌شمار می‌رود. در مقایسه با قالب‌های چوبی و قالب پلاستیکی، که شاید به‌راحتی خراب شوند و نیاز به نگهداری بیشتری داشته باشند، قالب‌های فلزی از دوام بیشتری برخوردارند و می‌توانند زمان پروژه را به‌طرز قابل توجهی کاهش دهند.

از سویی دیگر، قالب‌های بتنی به‌دلیل سنگینی و دشواری در جابه‌جایی، محدودیت‌هایی را به همراه دارند که باعث می‌شود قالب فلزی گزینه‌ای مناسب‌تر برای پروژه‌های بزرگ و پیچیده باشد. به‌طور کلی، انتخاب قالب مناسب بستگی به نوع پروژه، شرایط محیطی و بودجه داشته، اما قالب فلزی به‌دلیل ویژگی‌های منحصربه فرد خود، همواره در کانون توجه قرار دارد.

جمع‌بندی

طراحی قالب فلزی بتن به‌عنوان یک فرآیند تخصصی، نیازمند تلفیق علم، تجربه و دقت در اجرا است. اصول و ضوابط دقیق در طراحی این قالب‌ها، علاوه بر افزایش عمر مفید تجهیزات، به بهبود کیفیت سطح بتن، کاهش هزینه‌های مربوط به بازسازی و تسریع در اجرای پروژه‌ها نیز منجر می‌شود.

در نهایت، به‌کارگیری قالب‌های استاندارد و طراحی‌شده براساس آیین‌نامه‌های معتبر نه‌تنها به افزایش ایمنی کارگاه کمک می‌کند، بلکه به‌طور قابل‌توجهی بهره‌وری اقتصادی پروژه را نیز ارتقاء می‌دهد. در این راستا، استفاده از تکنیک‌های مدرن و به‌روز در طراحی و ساخت قالب‌ها، می‌تواند اثرات مثبتی بر عملکرد کلی پروژه‌ها داشته باشد.

به همین دلیل، در نظر گرفتن جزئیات فنی و الزامات مهندسی در این حوزه، از اهمیت ویژه‌ای برخوردار است. در مجموع، درک صحیح از روش‌های طراحی و انتخاب تجهیزات مناسب، می‌تواند به تحقق اهداف پروژه و بهینه‌سازی منابع کمک شایانی کند.
