اتصالات قالب بندی چیست؟
اتصالات قالب بندی به اجزایی اطلاق میشود که قالبهای بتن، اعم از فلزی، چوبی یا مدولار را به یکدیگر متصل کرده و آنها را در برابر نیروهای وارده از بتن تازه پایدار نگه میدارند. این اتصالات نقش حیاتی در کیفیت و ایمنی فرآیند ساختوساز دارند. برای اطمینان از عملکرد بهینه، اتصالات قالب فلزی باید ویژگیهای زیر را داشته باشند.
- مقاومت بالا در برابر فشار جانبی بتن: اتصالات باید توانایی تحمل فشارهای جانبی ناشی از بتن تازه را داشته باشند. این ویژگی به جلوگیری از شکست یا تغییر شکل قالبها کمک کرده و از کیفیت نهایی سازه اطمینان حاصل میکند.
- نصب و بازکردن سریع: یکیاز مزایای مهم اتصالات، سهولت در نصب و بازکردن آنها است. این ویژگی به افزایش سرعت عملیات ساخت و کاهش زمان پروژه کمک میکند.
- ایمنی بالا در کارگاه: اتصالات باید به گونهای طراحی شوند که ایمنی کارگران را در حین نصب و استفاده تضمین کنند. این امر شامل عدم وجود لبههای تیز و طراحی مناسب برای جلوگیری از حوادث است.
- قابلیت استفاده مجدد: اتصالات با کیفیت باید قابلیت استفاده مجدد را داشته باشند. این ویژگی به کاهش هزینههای پروژه و صرفهجویی در منابع کمک میکند.
- سازگاری با سیستم قالب بندی: اتصالات باید با انواع مختلف سیستمهای قالب بندی سازگار باشند تا امکان استفاده در پروژههای مختلف را فراهم کنند. این سازگاری به انعطافپذیری و کاربردی بودن اتصالات کمک میکند.
با توجه به ویژگیهای ذکر شده، انتخاب اتصالات مناسب برای قالب بندی بتن از اهمیت بالایی برخوردار است. این اتصالات نه تنها به بهبود کیفیت ساختوساز کمک میکنند، بلکه ایمنی و کارایی عملیات را نیز افزایش میدهند.

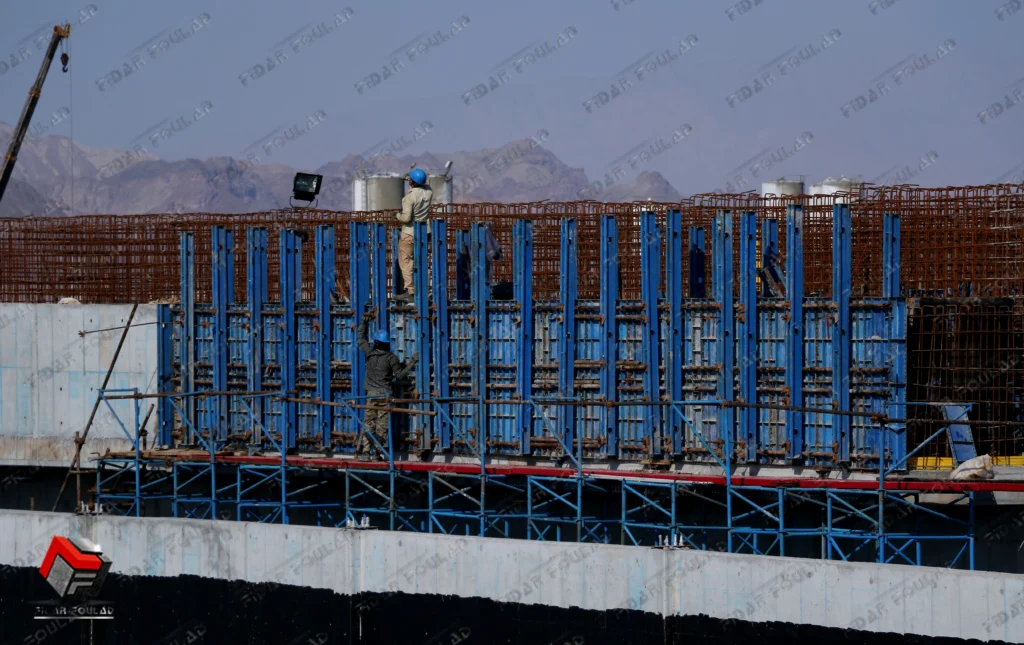

نقش اتصالات قالب فلزی در کیفیت سازه بتنی
اتصالات قالب بندی نقش حیاتی در کیفیت نهایی سازههای بتنی ایفا میکنند و تأثیر مستقیم بر جنبههای مختلف پروژه دارند. در ادامه بهبررسی تأثیرات کلیدی اتصالات بر کیفیت سازه بتنی میپردازیم.
- دقت ابعادی سازه: اتصالات محکم و دقیق باعث میشوند که قالبها در جای خود ثابت بمانند و از تغییر شکل در طول بتنریزی جلوگیری شود. این دقت در ابعاد باعث افزایش کیفیت و تطابق با نقشههای طراحی میشود.
- کیفیت سطح نهایی بتن: اتصالات فلزی با کیفیت بالا میتوانند از نشت بتن و ایجاد عیوب سطحی جلوگیری کنند، که در نهایت به بهبود ظاهر و عملکرد سازه کمک میکند.
- سرعت اجرای پروژه: استفاده از اتصالات مناسب و کارآمد میتواند سرعت اجرای پروژه را افزایش دهد.
- کاهش پرت مصالح: با بهکار بردن اتصالات دقیق و مناسب میتوانید از هدر رفتن بتن و مواد دیگر جلوگیری و به صرفهجویی در هزینهها کمک کنید.
- ایمنی نیروی انسانی: اتصالات قالب فلزی محکم و پایدار باعث کاهش خطرات ناشی از سقوط قالبها و حوادث دیگر میشوند.
در پروژههای حرفهای، کیفیت اتصالات حتی از نوع قالب فلزی نیز مهمتر تلقی میشود. اتصالات با کیفیت میتوانند به بهبود دقت، کیفیت، سرعت و ایمنی پروژههای ساختمانی کمک کنند و در نهایت به ایجاد سازههای بتنی با دوام و با کیفیت منجر شوند.
انواع اتصالات قالب بندی
اتصالات قالب بندی بتن بسته به نوع قالب و شرایط پروژه، به چند دسته اصلی تقسیم میشوند. در اینجا بهبررسی انواع مختلف آن میپردازیم.

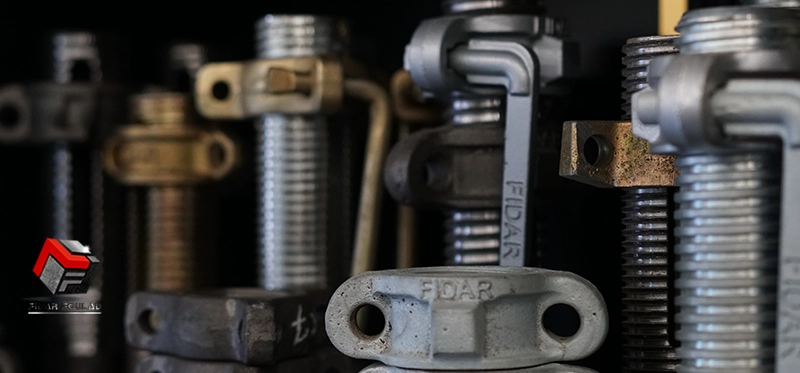

اتصالات قالب فلزی
اتصالات قالب فلزی رایجترین و پرکاربردترین نوع اتصال در پروژههای عمرانی بزرگ هستند. این اتصالات بهدلیل استحکام و دوام بالا، انتخاب اول مهندسان و پیمانکاران هستند.
نمونهها:
- پین و گوه: اتصال سریع و ایمن قالبها.
- بولت قالب بندی: ایجاد اتصالات محکم و پایدار.
- مهره خروسکی: تثبیت بهتر قالبها.
- گیره قالب فلزی: نگهداشتن قالبها در جای خود.
- سولجر و براکت: تقویت و پایداری بیشتر قالبها.
ویژگیها:
- مقاومت بسیار بالا: قادر به تحمل فشارهای زیاد و بارهای سنگین.
- مناسب برای بتنریزی حجیم: ایدهآل برای پروژههای بزرگ و پیچیده.
- طول عمر زیاد: قابلیت استفاده مکرر و کاهش هزینههای پروژه.
اتصالات قالب چوبی
اتصالات قالب چوبی بیشتر در پروژههای کوچک یا سنتی استفاده میشوند. این اتصالات بهدلیل هزینه پایین و سهولت در دسترسی، در برخی موارد انتخاب میشوند.
نمونهها:
- میخ و پیچ: اتصال ساده و سریع قالبها.
- سیم قالب بندی: تثبیت و نگهداشتن قالبها.
- تسمه فلزی: تقویت اتصالات و افزایش استحکام.
محدودیتها:
- دقت پایین: ممکن است دقت لازم را در اتصالات فراهم نکنند.
- مصرفی بودن: معمولاً پساز استفاده، قابل استفاده مجدد نیستند.
- ایمنی کمتر نسبت به قالب فلزی: در برابر فشار و بارهای سنگین آسیبپذیرتر هستند.
اتصالات ترکیبی
اتصالات ترکیبی شامل ترکیب قالب فلزی با مهاربندی چوبی یا فلزی سبک هستند. این نوع اتصالات در برخی پروژهها بهکار میروند تا از مزایای هر دو نوع قالب بهرهبرداری کنند.
انتخاب نوع مناسب اتصالات قالب بندی بتن بستگی به نیازهای پروژه و شرایط محیطی دارد. اتصالات فلزی به دلیل مقاومت و دوام بالا، گزینهای ایدهآل برای پروژههای بزرگ هستند، در حالی که اتصالات چوبی میتوانند در پروژههای کوچکتر کاربرد داشته باشند. اتصالات ترکیبی نیز به عنوان یک راهحل انعطافپذیر در برخی موارد مورد استفاده قرار میگیرند.
مهمترین اجزای اتصالات قالب بندی
در این بخش بهبررسی پرکاربردترین قطعات مورد استفاده در اتصالات قالب بندی میپردازیم. این اجزا نقش کلیدی در تضمین کیفیت و ایمنی سازههای بتنی دارند.

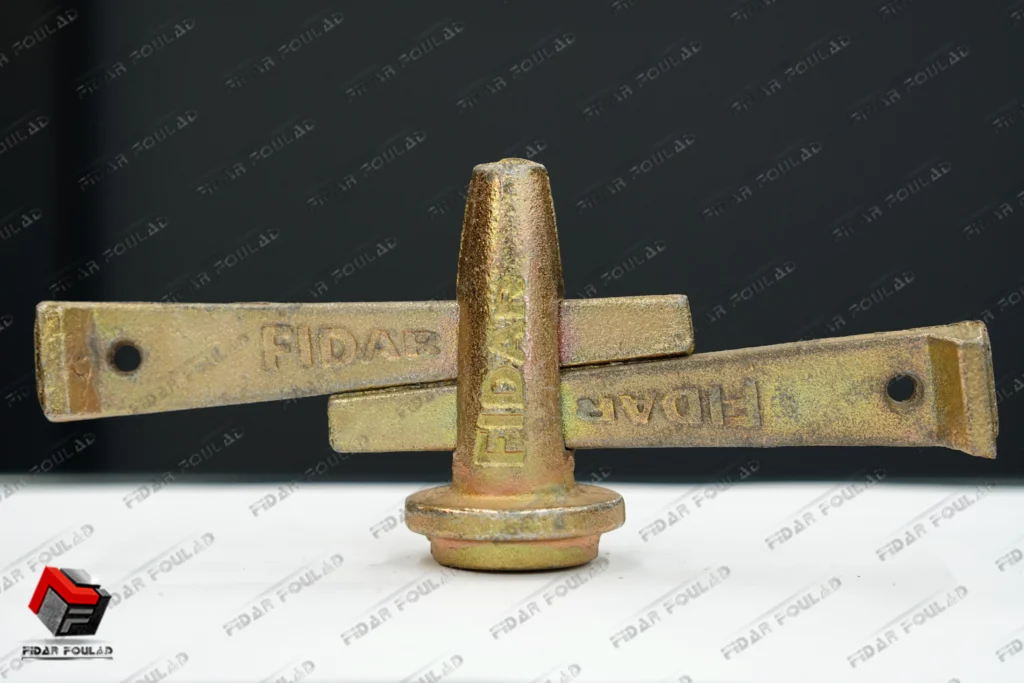

- پین و گوه قالب بندی: سریعترین اتصال برای متصل کردن پانلهای قالب فلزی مدولار بهیکدیگر است.
- بولت قالب بندی: اصلیترین عنصر برای مهار فشار بتن تازه است.
- مهره قالب بندی: مهرهها برای بستن بولتها استفاده میشوند و از جمله اجزای ضروری اتصالات هستند.
- سولجر قالب بندی: یک پروفیل تقویتی عمودی یا افقی است که پشت قالب نصب میشود.
- براکت و کنسول: برای مهار قالبهای عمودی و دیوارهای بلند بهکار میروند.
اجزای اتصالات قالب فلزی مانند، سولجر و پین و گوه نقش مهمی در کیفیت و ایمنی سازههای بتنی ایفا میکنند. انتخاب صحیح این اجزا میتواند به بهبود کارایی پروژه و کاهش هزینهها کمک کند. با توجه به ویژگیها و مزایای هریک از این قطعات، میتوان به بهترین شکل از آنها در پروژههای ساختمانی استفاده کرد.
اشتباهات رایج در اجرای اتصالات قالب بندی
در اجرای اتصالات قالب بندی ، برخی اشتباهات رایج میتوانند به مشکلات جدی در کیفیت سازه و افزایش هزینهها منجر شوند. در ادامه بهبررسی این اشتباهات میپردازیم.
- استفاده از قطعات فرسوده: میتواند به کاهش کیفیت و ایمنی سازه منجر شود. این قطعات ممکن است نتوانند فشار بتن را بهدرستی تحمل کنند و باعث بروز مشکلات در ساختار شوند.
- فاصلهگذاری نادرست بولتها: میتواند باعث بازشدگی قالبها و عدم کنترل صحیح فشار بتن شود. این موضوع نه تنها کیفیت بتن را تحت تأثیر قرار میدهد، بلکه ممکن است به نیاز به دوبارهکاری و تعمیرات منجر شود.
- حذف سولجر در دیوارهای بلند: سولجرها برای جلوگیری از شکمدادگی و توزیع یکنواخت فشار بتن ضروری هستند. عدم استفاده از آنها میتواند به ناپایداری دیوارها و بروز عیوب در سازه منجر شود.
- بستن غیراصولی مهرهها: میتواند به عدم استحکام اتصالات و بازشدگی قالبها منجر شود. این اشتباه باعث افزایش هزینهها و نیاز به دوبارهکاری خواهد شد.
این اشتباهات رایج در اجرای اتصالات قالب فلزی میتوانند به افزایش هزینه، دوبارهکاری و افت کیفیت بتن منجر شوند. با آگاهی از این خطاها و اتخاذ تدابیر مناسب، میتوان کیفیت سازههای بتنی را بهبود بخشید و از بروز مشکلات جلوگیری کرد.
نکات مهم در انتخاب اتصالات فولادی
انتخاب صحیح اتصالات قالب بندی از اهمیت بالایی برخوردار است و تأثیر زیادی بر کیفیت و ایمنی سازههای بتنی دارد. در اینجا به نکات کلیدی که باید در نظر داشته باشید، اشاره میکنیم.
- ارتفاع دیوار یا ستون: قبل از انتخاب اتصالات، ارتفاع دیوار یا ستون را مشخص کنید. اتصالات باید قادر به تحمل فشارهای ناشی از ارتفاع باشند و از ناپایداری جلوگیری کنند.
- فشار بتن تازه: فشار ناشی از بتن تازه یکی از عوامل مهم در انتخاب اتصالات است. اطمینان حاصل کنید که اتصالات انتخابی میتوانند فشار بتن را بهخوبی تحمل و از بروز مشکلات جلوگیری کنند.
- نوع قالب: نوع قالب مورد استفاده تأثیر زیادی بر انتخاب اتصالات دارد. قالبهای فلزی و مدولار ویژگیهای متفاوتی دارند و باید اتصالات متناسب با نوع قالب انتخاب شوند.
- دفعات استفاده مجدد: اگر قرار است از اتصالات در پروژههای متعدد استفاده کنید، به دوام و کیفیت آنها توجه داشته باشید. اتصالاتی که قابلیت استفاده مجدد دارند، میتوانند در کاهش هزینهها مؤثر باشند.
- استاندارد بودن قطعات: همیشه از اتصالات و قطعات استاندارد استفاده کنید. قطعات استاندارد نه تنها ایمنی بیشتری را تضمین کرده، بلکه به بهبود کیفیت و عملکرد سازه کمک میکنند.
با توجه به این نکات مهم در انتخاب اتصالات قالب فلزی، میتوانید از کیفیت و ایمنی سازههای بتنی خود اطمینان حاصل کنید. انتخاب مناسب اتصالات نه تنها به بهبود کارایی پروژه کمک میکند، بلکه هزینهها را نیز کاهش میدهد.
چرا کیفیت اتصالات قالب فلزی اهمیت دارد؟
کیفیت اتصالات قالب بندی نقش حیاتی در موفقیت پروژههای ساختمانی دارد. اتصالات استاندارد و با کیفیت میتوانند تأثیرات مثبت زیر را به همراه داشته باشند.
- ایجاد سطح بتن صاف و یکدست: این ویژگی نه تنها به زیبایی سازه کمک میکند، بلکه در مراحل بعدی ساخت نیز تأثیرگذار است.
- اجرای دقیق سازه مطابق نقشه: این دقت در اجرا به جلوگیری از مشکلات ساختاری و نیاز به تعمیرات در آینده کمک میکند.
- کاهش زمان پروژه: با کاهش نیاز به دوبارهکاری و تعمیرات، زمان کل اجرای پروژه بهطور قابل توجهی کاهش پیدا میکند.
کیفیت اتصالات قالب بندی نه تنها روی عملکرد سازه تأثیر میگذارد، بلکه هزینهها و زمان پروژه را کاهش میدهد. با انتخاب اتصالات استاندارد و با کیفیت، میتوان به بهبود عملکرد و افزایش ایمنی سازههای بتنی کمک کرد.
نقش تولیدکننده در کیفیت اتصالات
انتخاب یک تولیدکننده معتبر میتواند تأثیر زیادی روی عملکرد و ایمنی سازههای بتنی داشته باشد. شرکت فیدار فولاد با تولید تخصصی انواع قالب فلزی و اتصالات قالب بندی ، توانسته است به این نیازها پاسخ دهد.
ویژگیهای اتصالات تولیدی شرکت فیدار فولاد
- اتصالات مقاوم و استاندارد: اتصالات ارائه شده توسط فیدار فولاد از مواد با کیفیت بالا ساخته شده و مطابق با استانداردهای بینالمللی طراحی شدهاند، که باعث افزایش ایمنی و دوام سازهها میشود.
- سازگاری با پروژههای سنگین: این اتصالات به گونهای طراحی شدهاند که قادر به تحمل فشارهای ناشی از پروژههای سنگین و بزرگ مقیاس باشند، که این امر به افزایش کارایی و ایمنی در ساختوساز کمک میکند.
- مناسب برای استفاده مکرر: اتصالات تولید شده توسط فیدار فولاد به گونهای طراحی شدهاند که قابلیت استفاده مکرر را دارند، که این ویژگی به کاهش هزینهها و بهبود کارایی پروژههای مختلف کمک میکند.
- اقتصادی و مقرونبهصرفه: با توجه به کیفیت بالا و دوام اتصالات، استفاده از محصولات فیدار فولاد میتواند به کاهش هزینههای کلی پروژه منجر شود و در عین حال از کیفیت و ایمنی سازهها کاسته نشود.
نقش تولیدکننده در کیفیت اتصالات قالب فلزی بسیار حیاتی است. انتخاب یک تولیدکننده معتبر میتواند به پیمانکاران کمک کند تا اتصالاتی مقاوم، استاندارد و اقتصادی را در پروژههای خود به کار ببرند. این امر نه تنها به بهبود کیفیت سازهها کمک میکند، بلکه به کاهش هزینهها و زمان پروژه نیز منجر میشود.
جمعبندی
اتصالات قالب بندی ستون فقرات اجرای صحیح سازههای بتنی هستند. انتخاب درست این اتصالات، نهتنها کیفیت بتن را تضمین میکند، بلکه باعث افزایش سرعت، ایمنی و صرفهجویی اقتصادی در پروژه میشود. اگر بهدنبال اجرای حرفهای قالب بندی بتن هستید، استفاده از اتصالات استاندارد و مهندسیشده یک الزام است، نه انتخاب.
منابع
ACI (American Concrete Institute)
ScienceDirect – Formwork Connection Systems
