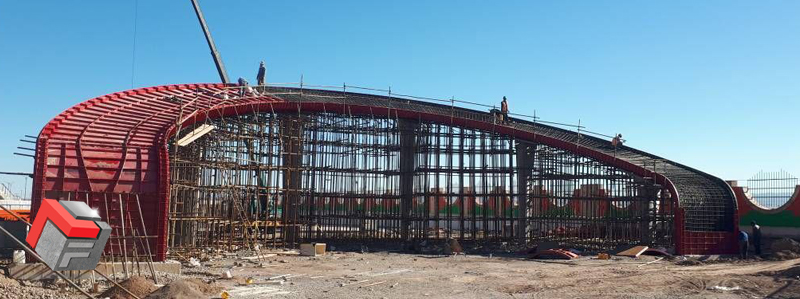

ابعاد قالب بتن بهواسطهٔ کاربرد گسترده در پروژههای عمرانی، یکی از نخستین موضوعاتی است که در مرحله برنامهریزی و اجرای سازههای بتنی مورد توجه کارفرمایان، مهندسان ناظر و پیمانکاران قرار میگیرد. انتخاب صحیح ابعاد قالب، تنها محدود به شکلدهی بتن نیست؛ بلکه بر کیفیت نهایی سازه، سرعت اجرا، میزان مصرف مصالح، هزینههای پروژه و حتی ایمنی کارگاه تأثیر مستقیم دارد. رعایت استانداردها در ابعاد قالب، موجب دقت بالاتر در اجرا و هماهنگی بهتر اجزای سازه شده و همچنین با سفارشیسازی ابعاد، امکان طراحی و تولید دقیق بر اساس نیازهای پروژه فراهم خواهد شد.
از آنجایی که هر پروژه نیازهای متفاوتی دارد، شناخت ابعاد استاندارد و موارد استفاده آنها، نقش مهمی در افزایش بهرهوری و کاهش هزینههای اضافی خواهد داشت. در این مقاله قصد داریم که با ارائه اطلاعات جامع و کاربردی در مورد ابعاد قالب، شما را در انتخاب هرچه بهتر قالب، همراهی کنیم.
اهمیت ابعاد قالب بتن
تأثیر ابعاد قالب بتن بر کیفیت سازه
ابعاد قالب بتن بهطور مستقیم بر کیفیت نهایی سازه تأثیر میگذارد. زمانی که ابعاد قالب بهدرستی انتخاب و اجرا شود، بتنریزی با ضخامت یکنواخت، تراکم مناسب و بدون ایجاد حفرههای هوا انجام خواهد شد. این موضوع باعث افزایش مقاومت فشاری، جلوگیری از ترکهای سطحی و بهبود یکپارچگی بتن میشود. در مقابل، اگر قالب بزرگتر یا کوچکتر از اندازه طراحی باشد، ضخامت المان بتنی دچار خطا شده و ممکن است سازه از استانداردهای آییننامهای فاصله بگیرد.
فرض کنید در یک پروژه اداری، قرار است دیوار برشی با ضخامت ۳۰ سانتیمتر اجرا شود.
اگر قالبها بهاشتباه با عرض ۳۵ سانتیمتر نصب شوند:
- ضخامت دیوار ۵ سانتیمتر افزایش مییابد.
- وزن اسکلت افزایش پیدا میکند.
- بار مرده اضافی به فونداسیون منتقل میشود.
- طراحی سازه عملاً نقض شده و حتی ممکن است در زلزله عملکرد ضعیف داشته باشد.
- مصرف بتن حدود ۱۰ تا ۱۵٪ افزایش پیدا میکند.
تأثیر ابعاد قالب بتن بر ایمنی
ابعاد استاندارد قالب بتن نقش مهمی در ایمنی کارگاه دارد. قالبهایی که از نظر طول، عرض یا ارتفاع با استاندارد مطابقت ندارند، در برابر فشار جانبی بتن مقاومت کافی نداشته و ممکن است در هنگام بتنریزی دچار بادکردگی، بازشو، شکست یا ریزش کامل شوند. این اتفاق میتواند به آسیبهای جانی، تخریب بخشهایی از سازه و توقف پروژه منجر شود.
فرض کنیم در یک پروژه سوله صنعتی، قرار است ستون بتنی ۴ متری اجرا شود. اگر برای این ارتفاع از قالبهای غیراستاندارد یا ترکیبی نامتناسب استفاده شود:
- اتصال بین پانلها ضعیف میشود.
- فشار بتن در ارتفاع ۴ متر بیش از ۴۰ کیلوپاسکال است.
- قالببندی احتمال بازشدگی درزها یا شکستن پشتبند دارد.
- خطر ریزش بتن تازه وجود دارد.
- کارگران در اطراف ستون در معرض خطر مستقیم قرار میگیرند.
اما استفاده از قالبهای ۱، ۱.۵ و ۲ متری استاندارد، که با پشتبند مناسب مونتاژ شدهاند، پایداری را تضمین کرده و احتمال خطای اجرایی یا حادثه را به حداقل میرساند.
استانداردهای ابعاد قالب بتن
طول قالب
قالبهای بتن معمولاً در طولهای استاندارد ۱، ۱.۵ و ۲ متر تولید میشوند. این ابعاد به پیمانکاران این امکان را میدهد که با توجه به نیازهای پروژه، از قالبهای مناسب استفاده کنند. با این حال، امکان سفارشیسازی ابعاد نیز وجود دارد تا قالبها بهطور دقیق با نیازهای خاص پروژه هماهنگ شوند.
عرض قالب
عرض قالبهای بتن نیز باید دارای ابعاد مشخص و تعریفشدهای باشد. این ابعاد به دستههای ۱۰، ۱۵، ۲۰، ۲۵، ۳۰، ۳۵، ۴۰، ۴۵ و ۵۰ سانتیمتر تقسیمبندی میشوند. این تنوع در ابعاد، امکان انعطافپذیری بیشتری را در طراحی و اجرای پروژهها فراهم میکند.
تأثیر استانداردها بر فرآیند ساخت
دقت در بتنریزی
رعایت استانداردهای مربوط به ابعاد قالب بتن نقش مهمی در افزایش دقت عملیات بتنریزی دارد. زمانی که قالبها بر اساس ابعاد استاندارد انتخاب و مونتاژ میشوند، همپوشانی قطعات، فاصلهها، محل درزها و نقاط اتصال کاملاً کنترلپذیر خواهند بود. این موضوع نهتنها مانع تغییر شکل قالب در اثر فشار جانبی بتن میشود، بلکه احتمال بروز خطاهایی مانند نشتی بتن، کرموشدگی، عدم یکنواختی سطح بتن یا انحراف محور عضو بتنی را به حداقل میرساند.
کاهش هزینهها
استفاده از قالبهای استاندارد و هماندازه میتواند بخش قابل توجهی از هزینههای اضافی پروژه را کاهش دهد. در پروژههایی که قالبهای غیر استاندارد یا نامنظم در آنها بهکار رفتهاند، معمولاً نیاز به اصلاح، برش مجدد، تقویت اضافی، بهکارگیری نیروی کار بیشتر و حتی تعویض قالب وجود دارد. این اصلاحات علاوه بر مصرف زمان، هزینههای جانبی سنگینی ایجاد میکنند.
در پروژههای بزرگ، کوچکترین انحراف از ابعاد استاندارد ممکن است باعث شود مجموعهای از قالبها عملاً قابل استفاده نباشند و هزینههای دوبارهکاری به پروژه تحمیل شود. همچنین، قالبهای استاندارد سرعت مونتاژ و دمونتاژ را افزایش میدهند و این موضوع خود به کاهش هزینههای نیروی انسانی و زمانبندی پروژه منجر میشود.
بهطور خلاصه، رعایت استانداردها باعث میشود پروژه با سرعت بیشتر، خطای کمتر و هزینه پایینتر اجرا شود؛ سه فاکتور مهمی که در تمام پروژههای عمرانی و صنعتی تعیینکننده هستند.
سفارشیسازی ابعاد قالب بتن
انطباق ابعاد قالب بتن با نیازهای پروژه
سفارشیسازی ابعاد قالب بتن زمانی اهمیت پیدا میکند که شرایط پروژه با ابعاد استاندارد سازگار نباشد. در بسیاری از پروژههای عمرانی، بهخصوص پروژههای بزرگراهی، صنعتی و سازههای خاص، ابعاد اعضای بتنی، شکل مقاطع یا محدودیتهای اجرایی بهگونهای است که استفاده از قالبهای معمولی ممکن نیست. در این شرایط، تولید قالب با ابعاد سفارشی این امکان را فراهم میکند که هندسه عضو بتنی دقیقاً مطابق نقشهها اجرا شده و هیچ خطا یا عدم همخوانی در مرحله بتنریزی رخ ندهد.
قالبهای سفارشی علاوهبر اینکه دقت اجرای سازه را بالا میبرند، از نیاز به اصلاحات مداوم، پرکردن درزها، افزایش اتصالات اضافی و دوبارهکاری جلوگیری میکنند. این موضوع نهتنها کیفیت عضو بتنی را افزایش میدهد، بلکه به کاهش زمان اجرا و جلوگیری از اتلاف مصالح نیز منجر میشود.
فرض کنید در یک پروژه صنعتی نیاز است یک پدستال (Pedestal) با ابعاد کاملاً غیرمتعارف، مثلاً ۲.۳۵ متر طول × ۱.۱۵ متر عرض × ۱.۸۰ متر ارتفاع، برای نصب تجهیزات سنگین ساخته شود. استفاده از قالبهای استاندارد ۱، ۱.۵ یا ۲ متری در این شرایط باعث ایجاد درزهای زیاد، افزایش احتمال نشت بتن، ناترازی سطح نهایی و حتی خطر تغییر شکل قالب زیر فشار بتن میشود.
در چنین پروژهای، تولید قالب سفارشی با ابعاد دقیق باعث میشود:
- همپوشانی صفحهها کاملاً حذف شود.
- مقاومت قالب در برابر فشار هیدرواستاتیک بتن بیشتر باشد.
- سرعت مونتاژ افزایش یابد.
- سطح نهایی بتن کاملاً یکدست و بدون کرموشدگی اجرا شود.
- هزینه دوبارهکاری یا اجرای لایه ترمیمی حذف شود.
به همین دلیل، پروژههایی مانند دالهای خاص صنعتی، دیوارهای حائل با انحنا، پایههای پل با مقاطع متغیر، مخازن بتنی و سازههایی با جزئیات پیچیده، اغلب ناچار به استفاده از قالبهای سفارشی هستند.
بهبود کیفیت ساخت
با سفارشیسازی ابعاد قالبها، امکان بهبود کیفیت ساخت و دقت در اجرای پروژهها وجود دارد. این امر میتواند به کاهش مشکلات در ساختمانها منجر شود.
فاکتورهای کلیدی در انتخاب ابعاد قالب بتن
- مقدار بارگذاری مورد نیاز: ابعاد قالب باید به گونهای باشد که بارگذاری مورد نظر را تحمل کند و از تخریب آن جلوگیری شود.
- ابعاد قطعه: ابعاد قالب باید کاملاً با ابعاد عضو بتنی یا قطعهای که قرار است تولید شود مطابقت داشته باشد. کوچکترین اختلاف در طول، عرض یا ارتفاع میتواند باعث عدمتطابق سازهای، ایجاد درزهای ناهماهنگ، نیاز به تراشکاری یا بتنریزی اضافی شود.
تصور کنید قرار است یک ستون ۴۰×۶۰ سانتیمتری اجرا شود، اما قالب مورد استفاده ۴۰×۵۰ سانتیمتر است و پیمانکار برای رفع اختلاف، از صفحات اضافه یا پرکننده استفاده کند. این کار سبب میشود:
- سطح نهایی ستون دچار تاب، لق یا کرموشدگی شود.
- میزان مصرف بتن تغییر کند و حجم بتنریزی واقعی با محاسبات سازهای همخوانی نداشته باشد.
- باربری ستون از نظر مهندسی کاهش یابد.
- احتمال عدم تطابق ستون با تیر یا دال در طبقات بالاتر بهوجود آید.
در پروژههای دقیق مثل ستونهای سازه فلزی–بتنی، دیوارهای برشی بلند یا دالهای پستنیده حتی چند میلیمتر اختلاف میتواند عملکرد سازه را تحت تأثیر قرار دهد. به همین دلیل انتخاب قالب با ابعاد کاملاً منطبق بر قطعه بتنی اهمیت بسیار زیادی دارد.
تأثیرگذاری وجود سایر فاکتورها
- جنس قالب: مواداولیه قالب نیز بر انتخاب اندازه آن تأثیرگذار است. بهعنوان مثال، قالبهای فلزی عموما اندازه دقیقتری بهنسبت قالبهای چوبی دارند. نمونههای چوبی و پلاستیکی در ابتدا ارزانتر هستند، اما هزینه تعمیر آنها سبب میشود که قالبهای فلزی در بلندمدت بهصرفهتر باشند.
- شرایط محیطی: شرایط محیطی پروژه مانند دما و رطوبت باید در انتخاب اندازه قالب در نظر گرفته شوند.
جمعبندی
در نهایت، ابعاد قالب بتن نقش بسزایی در بهبود کیفیت و دقت در اجرای پروژهها دارند. رعایت استانداردهای طول و عرض در قالبسازی و توجه به سفارشیسازی ابعاد قالبهای بتن، میتواند بهبهبود فرآیند ساخت و جلوگیری از مشکلات احتمالی منجر شود.
اگر در انتخاب بهترین قالب بتن مردد هستید یا نیازبه مشاوره و راهنمایی بیشتری دارید، با کارشناسان مجرب فیدار فولاد تماس حاصل نمایید. کارشناسان ما آماده هستند تا در اسرع وقت با ارائه مشاوره تخصصی، شما را در انجام هرچه بهتر پروژهتان یاری دهند.
