نحوه قالب بندی ستون بتنی

آیا با نحوه قالب‌بندی ستون بتنی آشنایی دارید؟ آیا نام رامکا را تا‌به‌حال شنیده‌اید؟ آیا اطلاعاتی درباره روش‌های قالب‌گیری ستون‌های بتنی بلند دارید؟ قالب‌گذاری ستون‌های بتنی یکی از مراحل کلیدی در ساخت سازه‌های بتنی بوده که به حفظ فرم، ابعاد و استحکام سازه کمک می‌کند. اجرای درست این فرآیند بر کیفیت و ایمنی کل سازه تاثیرگذار است. انتخاب مواد مناسب و دقت در جزئیات و روش‌های اجرایی می‌تواند از بروز مشکلاتی مانند ترک‌خوردگی و آسیب‌های ساختاری جلوگیری کند.

در ادامه این مقاله، به بررسی نکات کلیدی و اصولی درزمینه قالب‌سازی ستون‌های بتنی خواهیم پرداخت و در پایان به تمامی پرسش‌های شما پاسخ خواهیم داد. با شرکت فنی مهندسی فیدار فولاد همراه باشید.

قالب چیست؟

قالب به‌عنوان یک سازه موقتی عمل می‌کند که برای پشتیبانی از وزن و فشار ناشی از بتن تازه و دیگر بارهای وارد شده، تا زمانی که بتن به مرحله سختی و مقاومت مطلوب برسد، استفاده می‌شود. این سازه شامل سطحی بوده که با بتن در تماس است، بدنه و تمام اجزای حمایتی آن نظیر شمع، پشت‌بندها، کلاف‌ها و دیگر عناصر لازم برای تامین استحکام قالب در برابر فشار‌های وارده هستند.

قالب‌بندی چیست؟

قالب‌بندی به سیستم قالب و ساختار‌های پشتیبانی آن اطلاق می‌شود که وظیفه انتقال بارهای وارد شده به قالب به تکیه‌گاه‌ها را بر عهده‌دارد. در این سیستم، شمع‌ها، داربست‌ها و پایه‌های ایمنی نیز گنجانده می‌شوند.

ضرورت قالب‌بندی

قالب‌بندی به‌عنوان یک ساختار موقتی، مسئولیت شکل‌دهی، اندازه‌گیری، سطوح و محدوده نهایی اجزای سازه را تا زمانی که بتن به مقاومت لازم برسد، بر عهده‌دارد. این ساختار باید بتن را در برابر ضربات و لرزش‌های معمول محافظت کند تا زمانی که به استحکام کافی دست یابد. همچنین، از کاهش رطوبت بتن و نشت آب آن از نقاط تماس با قالب جلوگیری می‌کند. به‌طور‌کلی، می‌توان اهمیت قالب‌بندی را در نکات زیر خلاصه کرد.

  • ‌ارائه فرم دقیق برای اجزای سازه‌ای
  • جلوگیری از اتلاف مصالح و بتن
  • تضمین پایداری و استحکام کلی سازه
  • تامین تراز بودن سطوح

روش قالب‌بندی ستون بتنی

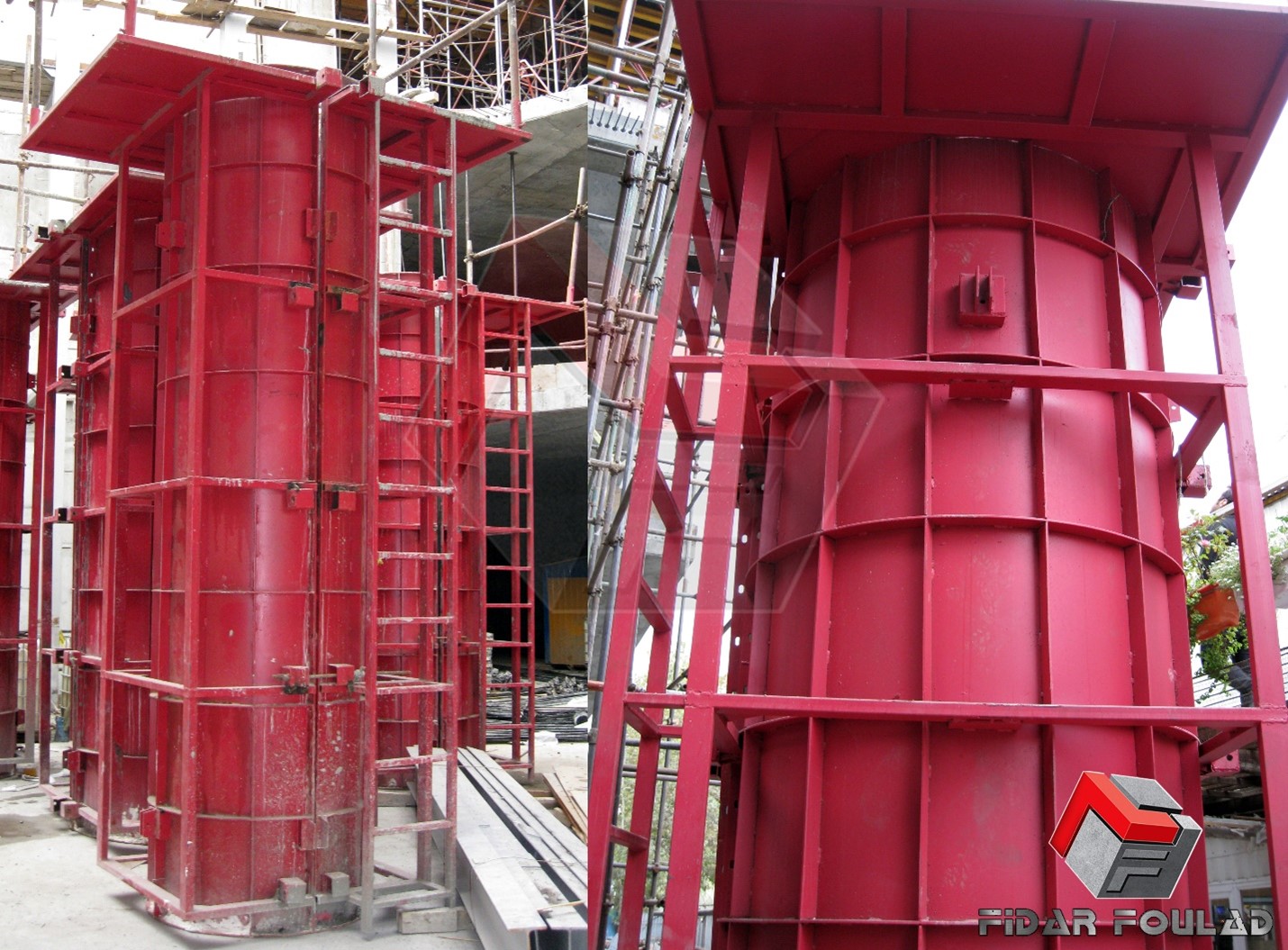

نحوه قالب بندی ستون بتنی

‌ قالب‌بندی ستون بتنی یکی از مراحل کلیدی در ساخت سازه‌های بتنی بوده که قبل‌از بتن ریزی انجام می‌شود. این فرآیند در نقاط مختلف ساختمان با استفاده از مصالح متنوع صورت می‌گیرد و نقش مهمی در افزایش مقاومت بتن دارد. انجام این کار نیازمند تخصص و مهارت حرفه‌ای است. از رایج‌ترین مراحل اجرای ستون بتنی می‌توان به مراحل زیر اشاره کرد.

  • اجرای رامکا: رامکا نوعی میل‌گرد اختصاصی است که برای تنظیم و هدایت قالب ستون به‌کار می‌رود. برای نصب رامکا، میل‌گرد مربوط به‌اندازه طول ستون قرار داده می‌شود. سپس 4 میل‌گرد به‌صورت عمودی نصب می‌شود که معمولا این میل‌گرد‌ها با جوش یا سیم به یکدیگر متصل می‌شوند.
  • تهیه قالب ستون: برای قالب‌بندی ستون بتنی، در ابتدا باید براساس نیاز، قالب مناسب تهیه شود. قالب‌ها در انواع مختلف وجود دارند و هنگام انتخاب آن‌ها باید به عواملی همچون کیفیت، جنس و ابعاد توجه کرد.
  • تمیز کردن قالب: اگر برای نخستین بار برای قالب‌بندی اقدام می‌کنید، نیازی به تمیزکاری خاصی نیست. اما در قالب‌بندی ستون، باید اطمینان حاصل شود که قالب‌ها عاری از هرگونه آلودگی، از‌جمله بتن، باشند.
  • روغن‌کاری قالب‌ها: برای آسان‌تر کردن جداسازی قالب‌ها از بتن، از روغن استفاده می‌شود که مانع چسبندگی بتن به قالب شود. این‌روغن معمولا محلولی در آب بوده که از مواد نفتی و شیمیایی تشکیل شده است.
  • بستن قالب‌ها: در این مرحله، نخست پانل را در قسمت بالای رامکا قرار می‌دهند. سپس پانل جانبی را نصب کرده و با استفاده از پین و گوه آن‌ها را به هم متصل می‌کنند. این‌روند برای نصب پانل‌های بعدی نیز ادامه می‌یابد. برای یک ستون بتنی به ارتفاع 3 متر، تقریبا 75 عدد پین و گوه نیاز است.
  • تراز قالب با شاقول کردن: شاقول کردن ستون‌ها پس‌از قالب ‌بندی و بتن ریزی ضروری و به معنای قرارگیری قائم آن‌ها است. برای این کار از شاقول که شامل مخروط و نخی است، بهره می‌برند. برای تثبیت شاقولی ستون‌ها، از جک‌های مایل استفاده می‌شود.
  • مسدود کردن درز‌های قالب‌های ستون بتنی: مرحله پایانی در قالب‌بندی است. برای جلوگیری از خروج شیره بتن، قالب‌ها باید به‌طور محکم چفت شوند و درز‌ها با ملات گچ بسته شوند، به‌ویژه در نقاط کنج و پای پانل‌ها. همچنین لازم بوده تراز نهایی ستون با استفاده از شیلنگ تراز یا دوربین نقشه‌برداری مشخص شود تا از بروز مشکلات در مراحل بعدی، به‌ویژه در اجرای سقف، جلوگیری شود.

اجزای قالب‌بندی ستون بتنی

اجزای مربوط به قالب‌بندی ستون بتنی به‌دسته‌های مختلفی تقسیم می‌شوند، از‌جمله قالب‌های فلزی بتن، پین و گوه، پشت‌بند و جک‌های مایل که در ادامه به توضیح هریک از آن‌ها خواهیم پرداخت.

  • قالب فلزی بتن (پانل): به‌شکل تسمه‌ای و لبه خم طراحی شده‌اند. در قالب‌های با لبه تسمه‌ای، تمام لبه‌ها با استفاده از جوش و سخت‌کننده به صفحه متصل شده، در‌حالی‌که در قالب‌های لبه خم، لبه‌ها یکپارچه بوده و تنها 2 لبه ابتدایی و انتهایی به‌شکل جوشی به هم متصل می‌شوند.
  • پین و گوه: برای اتصال پانل‌های فلزی به‌کار می‌روند، چرا که با ریختن بتن در قالب، فشار ایجاد شده باعث خروج شیره بتن می‌شود.
  • پشت‌بند و جک‌های مایل: برای تقویت و یکپارچگی پانل‌ها و مقابله با نیروی رانشی ناشی از بتن تازه، از پشت‌بندهای افقی و قائم استفاده می‌شود. همچنین جک‌های مایل جهت تثبیت و پایداری پانل‌ها به‌کار گرفته می‌شوند.
  • کلمپس: برای ثابت نگه‌داشتن قالب ستون و شاقول‌کردن آن‌ها، از میله‌های گرد به همراه کلمپس (بست قورباغه‌ای) استفاده می‌شود. در این مرحله، لازم است که قلاب‌های فلزی در حین بتن‌ریزی درون کلمپس قرار داده شوند.
  • تسمه قالب‌بندی: برای کنترل فاصله بین پانل‌ها به‌کار می‌رود. این تسمه میان 2 قالب قرار می‌گیرد و فاصله 2 سمت ستون را حفظ می‌کند.

ارتفاع قالب‌بندی ستون بتنی

ارتفاع قالب‌بندی ستون بتنی لزوما برابر با ارتفاعی نیست که بتن در آن ریخته می‌شود و می‌توان قالب را با ارتفاعی بیشتر از اندازه نهایی ستون نصب کرد. به‌عنوان مثال، برای قالب‌بندی یک ستون به ارتفاع 3.2 متر، توانسته از 2 روش زیر بهره برد.

  • استفاده از 3 پانل یک متری و 2 پانل 10 سانتی‌متری که دقیقا به‌اندازه‌ نیاز برای بتن‌ریزی طراحی شده است.
  • به‌کارگیری 3 پانل یک متری و یک پانل 0.5 متری که امکان بتن‌ریزی به ارتفاع 3.2 متر را فراهم می‌کند.

هر چه ارتفاع ستون بتنی افزایش یابد، فرآیند قالب ‌بندی و بتن‌ریزی آن دشوارتر خواهد شد. به‌عنوان مثال، در یک ستون 6 متری، پانل‌هایی که در قسمت پایین قرار دارند، تحت‌فشار بیشتری از بتن قرار می‌گیرند؛ بنابراین، نیاز به استفاده از پین و گوه‌های بیشتری احساس می‌شود.

‌در ستون‌های بلند، احتمال بروز نا‌هماهنگی و نا‌منظمی در مقطع آن‌ها بیشتر است. برای شاقول کردن این ستون‌ها، باید از جک‌ها و پشت‌بندهای بیشتری استفاده کرد.

‌همچنین، در این ستون‌ها بتن‌ریزی از ارتفاع بالاتری انجام می‌شود که خطر جداشدگی دانه‌ها را افزایش می‌دهد. به همین دلیل، لازم است در ارتفاع 3 متری یک دریچه تعبیه شود.

در ابتدا، 3 متر ابتدایی ستون بتن‌ریزی و ویبره می‌شود، سپس دریچه بسته شده و باقی‌مانده به ارتفاع 3 متر دیگر بتن‌ریزی خواهد شد.

قیمت قالب‌‌بندی فلزی برای ستون

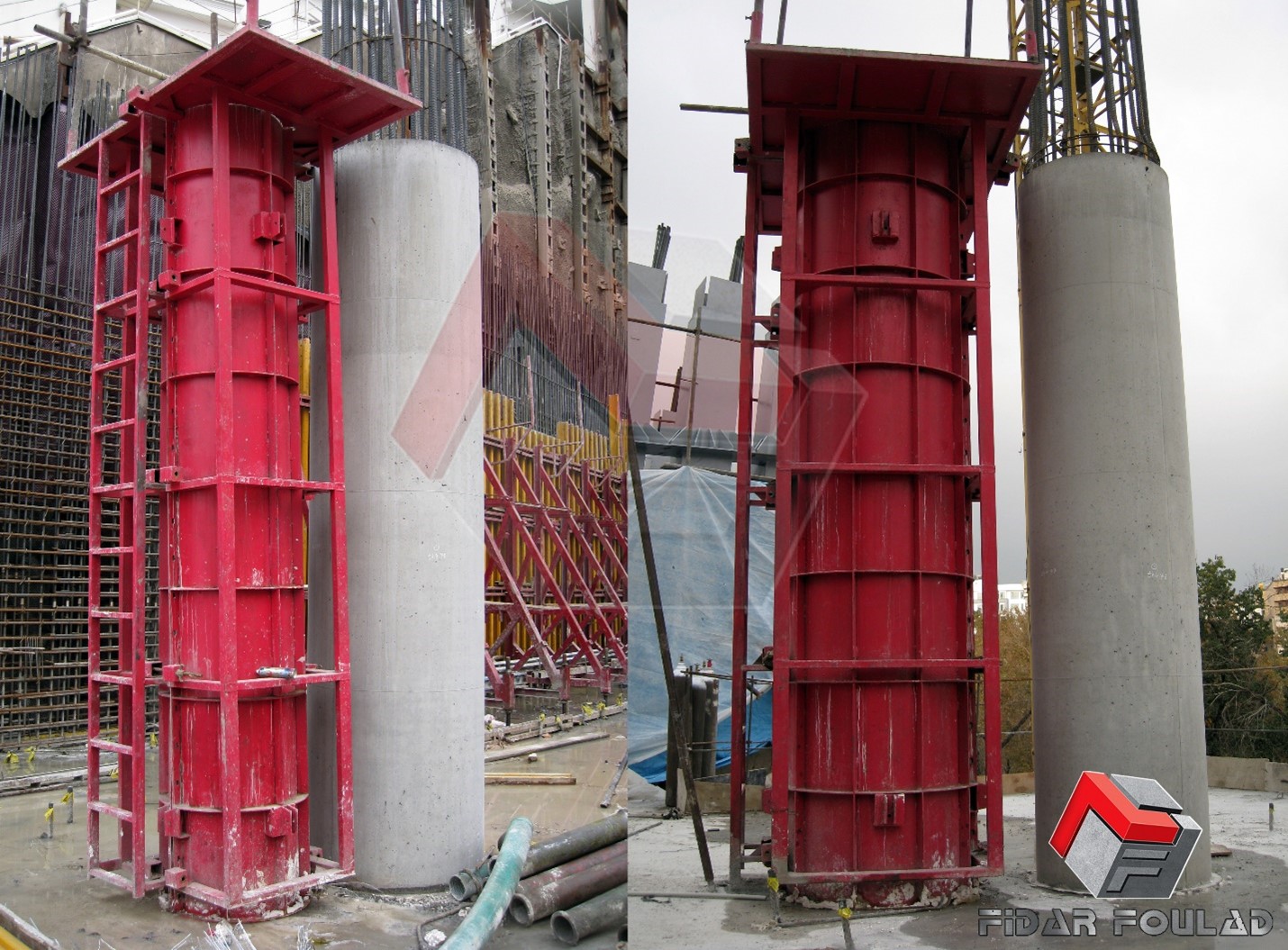

نحوه قالب بندی ستون بتنی

قالب‌ ستون فلزی به‌خاطر داشتن سطحی صاف و مقاومت بالا در برابر فشار، گزینه‌ای مناسب برای پروژه‌های ساختمانی به‌شمار می‌روند. این قالب‌ها به‌راحتی از بتن جدا می‌شوند و در برابر خوردگی مقاوم هستند، به همین دلیل در قالب‌بندی ستون‌ بیشتر مورد استفاده قرار می‌گیرند.

هزینه قالب‌‌بندی ستون به‌طور مستقیم وابسته به قیمت روز فلزات است و هر چه وزن فولاد به‌کار رفته در آن افزایش یابد، قیمت آن نیز بالا‌تر می‌رود.

جمع‌بندی

‌در این مقاله با نحوه اجرای قالب‌بندی ستون بتنی و اجزای آن آشنا شدید. برای تهیه انواع قالب فلزی و تجهیزات و اتصالات قالب ‌بندی برای اجرای قالب‌بندی ستون می‌توانید ازطریق راه‌های ارتباطی با کارشناسان ما در ارتباط باشید. کارشناسان ما در فیدار فولاد، آماده هر‌گونه مشاوره به شما در جهت خریدی مطمئن هستند.
