آشنایی با انواع دال موجود در ساختمان

آیا می‌دانید انواع دال یکی‎از مهم‌ترین عضوهای سازه‌ای هستن که برای کاربری‌های مختلف در صنعت ساخت و ساز مورد استفاده قرار می‌گیرند؟ در دنیای امروز، ساختمان‌سازی به‌عنوان یکی‎از ارکان اساسی توسعه و پیشرفت جوامع شناخته می‌شود. این صنعت نه‌تنها نیاز‌های مسکن و زیرساخت‌های شهری را تامین کرده، بلکه به‌شکل‌دهی هویت فرهنگی و اجتماعی جوامع نیز کمک می‌کند. با گذر زمان، مصالح و تکنیک‌های مورد استفاده در این حوزه دچار تحولاتی چشم‌گیر شده‌اند.

دال بتنی به‌عنوان یکی‌از مهم‌ترین اجزای سازه‌ای، نقش کلیدی در ساختمان‌ها ایفا می‌کند. این عنصر، به‌دلیل ویژگی‌های منحصر‌به‌فردش، در انواع مختلفی طراحی و اجرا می‌شود و کاربرد‌های متنوعی دارد. با پیشرفت‌های علمی و فناوری، استفاده از دال‌های بتنی یک روش نوین و کارآمد در ساختمان‌سازی به‌شدت افزایش یافته است.

در این مقاله، به بررسی انواع دال‌های بتنی، کاربرد‌ها، مزایا و معایب آن‌ها خواهیم پرداخت. همچنین، استاندارد‌های لازم برای طراحی این عضو سازه‌ای را نیز مورد بررسی قرار می‌دهیم. با ما همراه باشید تا به درک بهتری از اهمیت و نقش دال‌های بتنی در صنعت ساختمان‌سازی دست یابید.

دال بتنی چیست؟

اگر برایتان این سوال پیش‌آمده که دال چیست؟ باید بگوییم که یکی‌از امور کلیدی و پیچیده در صنعت ساختمان‌سازی، طراحی سقف‌ها هستند. در طول تاریخ، راه‌حل‌های گوناگونی برای برآورده کردن این نیاز توسعه‌ پیدا کردند و همواره تلاش برای دستیابی به استحکام بیشتر، از دغدغه‌های اصلی بوده است.

سال‌ها است که از تیرک‌های فلزی، مصالح بتنی و ورق‌های فولادی برای ساخت سقف‌هایی با استحکام بالا استفاده می‌شود. یکی‌از روش‌های رایج در این زمینه، استفاده از دال‌های بتنی یا اسلب بتنی که به‌صورت یکپارچه و با به‌کارگیری موادی چون بتن، فولاد و آرماتور تولید می‌شوند.

‌انواع دال بتنی با ‌توجه ‌به نحوه‌ ساخت و پیاده‌سازی، قابلیت استفاده در سازه‌های متنوع را دارد. ضخامت سقف دال بتنی متنوع بوده که از دال‌های بتنی با ضخامت‌های بالا (بین 10 تا 50 سانتی‌متر) معمولا برای ایجاد سقف طبقات بهره‌ برداری می‌شود. همچنین، نوع نازک‌تر آن برای ساخت سنگ‌فرش مورد استفاده قرار می‌گیرد. از دیگر کاربرد‌های دال‌های بتنی می‌توان به ساخت عرشه پل، کف‌سازی، پیاده‌رو، روسازی جاده، ساخت تونل و بالکن اشاره کرد.

انواع دال در ساختمان

دال‌های بتنی از عناصر کلیدی در صنعت ساخت‌و‌ساز به‌شمار می‌روند و کاربرد‌های متنوعی دارند. به همین دلیل، این اجزا به‌دسته‌های گوناگونی تقسیم می‌شوند. این دسته‌بندی بر مبنای ویژگی‌هایی نظیر شکل، نسبت طول به عرض، نوع مقطع، روش‌های اجرا و کاربری انجام می‌گیرد. علاوه‌بر ساختار اصلی، دال‌های بتنی در اشکال و انواع مختلف تولید شده که در ادامه به بررسی این دسته‌ها خواهیم پرداخت.

  • انواع دال ازنظر شکل هندسی: دال‌های مسطح، شیب‌دار و منحنی
  • دال‌های مختلف نسبت به مقطع: دال‌های توخالی، توپر و ترکیبی
  • نوع دال براساس نسبت ابعادی: دال‌های یک‌طرفه و دوطرفه
  • نوع دال بتن با ‌توجه ‌به روش اجرا: دال‌های پیش‌ساخته و دال‌های درجا
  • دال‌ها ازلحاظ کاربرد: دال‌های مورد استفاده در سقف، پی و کف

انواع دال ازنظر شکل هندسی

دال‌های بتنی در اشکال هندسی مختلفی طراحی و اجرا می‌شوند که هر‌کدام ویژگی‌ها و کاربرد‌های خاص خود را دارند. در این بخش به بررسی دسته بندی‌های هندسی دال‌های بتنی خواهیم پرداخت.

  • دال تخت: به دال‌هایی اطلاق می‌شود که دارای سطحی هموار بوده و بدون استفاده از تیر ساخته می‌شوند. این دال‌ها با ضخامت ثابت روی ستون‌ها و دیوار‌های برشی قرار می‌گیرند. به‌دلیل یکنواختی سطح این نوع دال، ارتفاع آزاد طبقه نیز افزایش می‌یابد.
  • دال شیب‌دار: یکی‌از گونه‌های دال بتن است که غالبا به‌عنوان سقف در مناطق با بارش زیاد مورد استفاده قرار می‌گیرد.
  • دال قوسی: نوع دیگری از دال‌های بتنی است که به‌شکل‌های منحنی طراحی می‌شود و در ساخت سازه‌هایی نظیر پل‌ها، تونل‌ها و ساختمان‌ها کاربرد دارد.

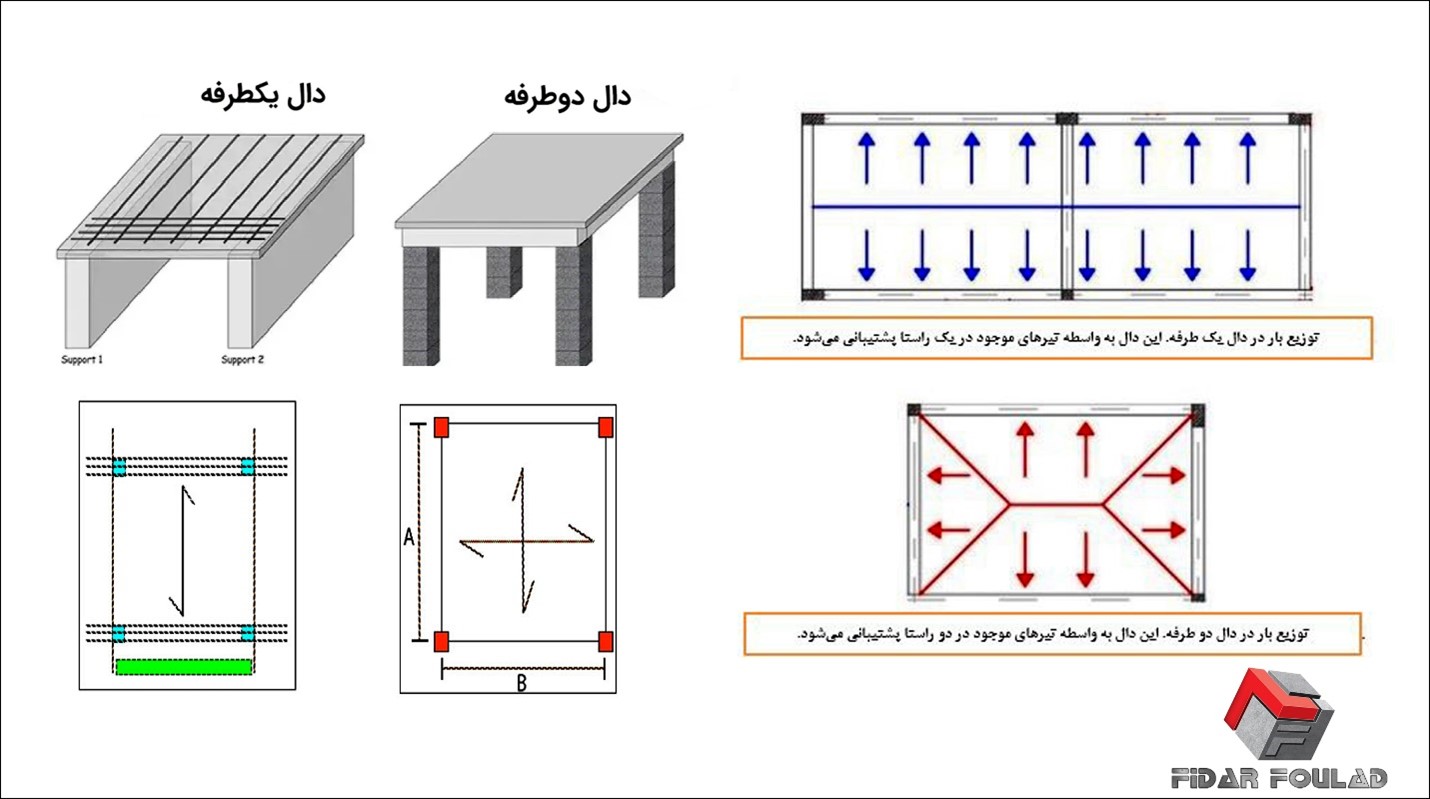

انواع دال‌های بتنی براساس نسبت ابعاد

آشنایی با انواع دال موجود در ساختمان

‌یک روش دیگر برای دسته‌بندی انواع دال‌، براساس نسبت طول به عرض آن‌ها است. طبق این تقسیم‌بندی، 2 نوع دال شناسایی می‌شود. برای توضیح اینکه مبنای این نوع دسته‌بندی چیست، می‌توان به نکات زیر اشاره کرد.

  • دال یک‌طرفه (One Way Slab): این نوع دال تنها در یک سمت توانایی باربری دارد و بار را در آن جهت به تیر‌های اطراف منتقل می‌کند. نسبت طول به عرض در دال یک‌طرفه معمولا بیشتر از 2 یا برابر با آن است.
  • دال دوطرفه (Two Way Slab): زمانی که نسبت طول به عرض به کمتر از 2 کاهش یابد، به این دال، دوطرفه اطلاق می‌شود. در این نوع دال، سیستم ساختاری قادر است بار را در هر 2 جهت به تیر‌های اطراف منتقل کند و می‌توان از آن در دهانه‌های بزرگ نیز بهره برد.

انواع دال‌ براساس مقطع

دال‌های بتنی براساس مقطع به چند نوع مختلف تقسیم می‌شوند که هریک ویژگی‌ها و کاربرد‌های خاص خود را دارند. هریک از این انواع دال طبق نیاز پروژه و شرایط محیطی انتخاب می‌شوند. در این قسمت به بررسی مفهوم تقسیم‌بندی دال‌های بتنی با توجه به نوع مقطع خواهیم پرداخت.

  • دال مجوف (Hollow-Core Slab): دال مجوف یا توخالی به پنل‌های پیش‌ساخته‌ای اطلاق می‌شود که دارای حفره‌های گرد هستند و معمولا در سقف‌ها و بام ساختمان‌ها مورد استفاده قرار می‌گیرند. این حفره‌ها امکان عبور تاسیسات را فراهم کرده و همچنین به‌عنوان عایق صوتی عمل می‌کنند.
  • دال متراکم (Solid Slab): این نوع دال بتن هیچ نوع حفره‌ای ندارد و به همین دلیل وزن بیشتری نسبت به دال‌های مجوف دارد.
  • دال ترکیبی (Combined Slab): این دسته شامل دال‌هایی است که بسته به طراحی و نیاز پروژه، برخی از بخش‌های آن به‌صورت توخالی و بقیه به‌شکل توپر اجرا می‌شوند.

انواع دال ها براساس روش اجرا

به‌طور ‌کلی، 2 روش اصلی برای اجرای انواع دال وجود دارد. یکی‎از این ‌روش‌ها، ساخت دال در محل پروژه است، در‌حالی‌که روش دیگر به استفاده از دال‌های پیش‌ساخته در کارخانه‌های تخصصی مربوط می‌شود.

ساخت دال بتنی در محل پروژه

دال‌های بتنی که در سایت پروژه تولید می‌شوند، به قالب‌های خاصی نیاز دارند. قالب‌ سقف می‌تواند از مواد مختلفی مانند چوب، پلاستیک یا فولاد ساخته شود. در پروژه‌هایی که به استحکام بیشتری نیاز دارند، قالب‌های چوبی معمولا توصیه نمی‌شوند. در برخی ساختمان‌ها که دال برای ساخت کف به‌کار می‌رود و با دیوار‌های پی یا آجر احاطه شده‌اند، نیازی به قالب‌گذاری جداگانه نیست. برخی از مزایای ساخت دال بتن در محل پروژه شامل موارد زیر است.

  • ‌در پروژه‌های کوچک، این‌روش می‌تواند به صرفه‌تر باشد.
  • هزینه‌های مربوط به قالب‌بندی و تجهیزات پایین‌تر است.
  • نیازی به‌جابجایی با جرثقیل یا تجهیزات سنگین نیست.
  • امکان اجرای اشکال متنوع دال بتن فراهم است.
  • هزینه‌های تعمیر و نگهداری این‌روش کمتر است.

ازآنجاکه دال در محل پروژه ساخته می‌شود، دقت بالا در نصب اتصالات ضروری نیست.

ساخت دال بتنی پیش ساخته

روش دیگر برای ساخت دال‌های بتنی، فرآیند تولید در کارخانه است که به آن دال پیش‌ساخته نیز گفته می‌شود. درصورتی که از این نوع دال‌ها بهره می‌برید، باید در طراحی و اندازه‌گیری تکیه‌گاه‌ها بسیار دقت کنید. زیرا هنگام نصب، ابعاد تکیه‌گاه باید به‌طور دقیق با اندازه دال بتن مطابقت داشته باشد. از‌جمله مزایای استفاده از دال‌های بتنی پیش‌ساخته می‌توان به موارد زیر اشاره کرد.

  • سرعت بالای اجرا
  • کنترل بهینه کیفیت بتن
  • مقاومت بیشتر
  • هزینه کمتر در پروژه‌های بزرگ
  • عدم نیاز به نیروی کار متخصص

خلاف روش قبلی، در تولید دال بتن پیش‌ساخته، شرایط جوی محیط ساخت‌و‌ساز تاثیر منفی روی فرآیند نمی‌گذارد.

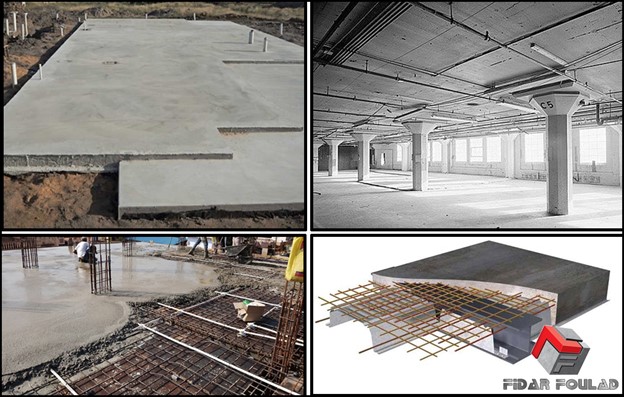

انواع دال براساس کاربرد

آشنایی با انواع دال موجود در ساختمان

دال‌های بتنی درزمینه‌های مختلفی مانند سقف، فونداسیون، روسازی جاده، بالکن، پیاده‌رو و سنگ‌فرش، پل‌ها و تونل‌ها مورد استفاده قرار می‌گیرند. از میان این کاربرد‌ها، بیشترین کاربرد دال بتن در ساخت سقف‌ها است؛ سقف‌های بتنی می‌توانند از بتن معمولی یا بتن مسلح ساخته شوند.

جمع‌بندی

در پایان، می‌توان گفت که دال‌ها به‌عنوان اجزای اساسی در ساخت‌و‌ساز، تاثیر بسزایی در کیفیت و عملکرد ساختمان‌ها دارند. آشنایی با انواع دال‌ و ویژگی‌های آنان می‌تواند به مهندسان و معماران کمک کند تا تصمیمات بهتری در طراحی و اجرای پروژه‌های خود اتخاذ کنند.

با ‌توجه ‌به مزایا و معایب هر نوع دال، انتخاب مناسب می‌تواند به بهینه‌سازی هزینه‌ها و زمان ساخت کمک کند. به‌عنوان یک خواننده، شما می‌توانید با بررسی و مطالعه بیشتر در این زمینه، به دانش و توانمندی‌های خود در حوزه مهندسی ساختمان اضافه کنید.
